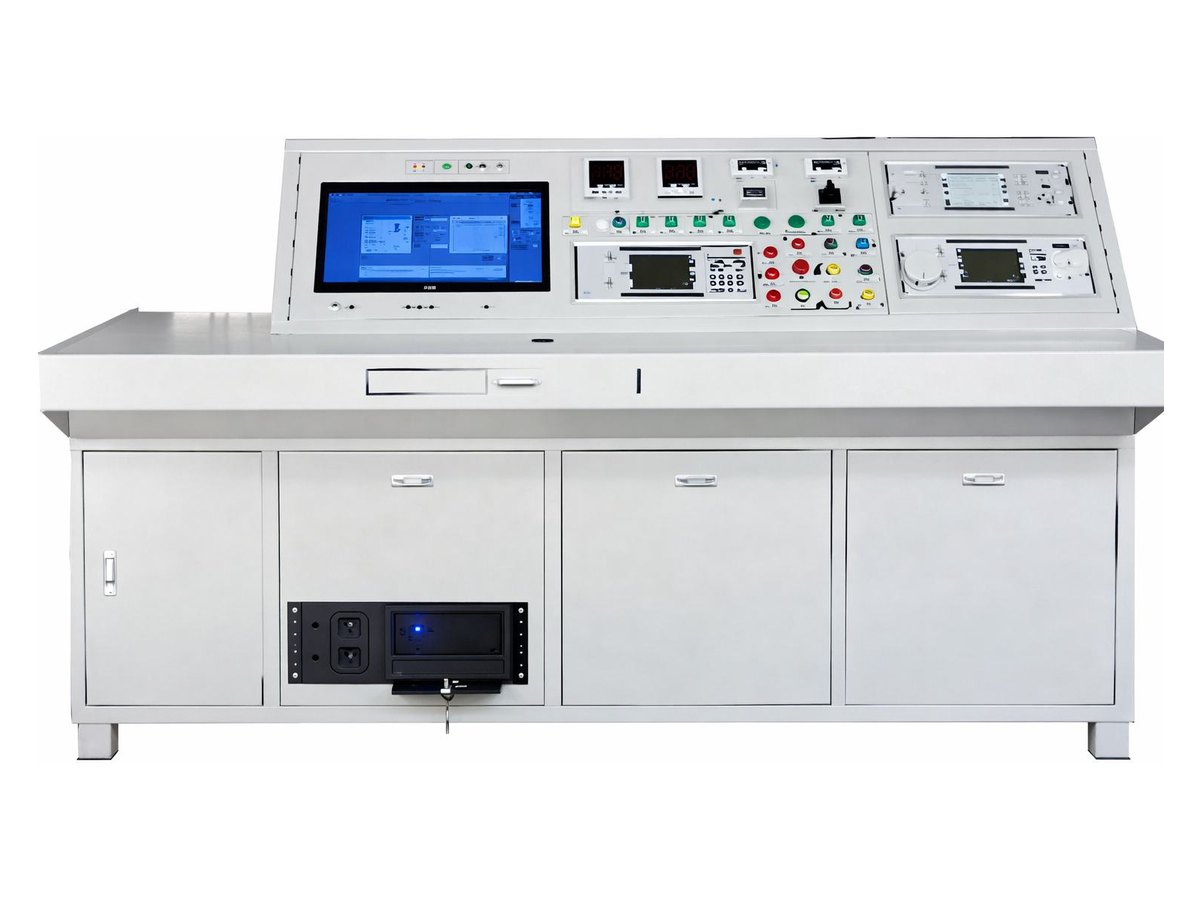

Комплексная система испытаний трансформаторов

Что умеет АСИ-Т

• Комплексная испытательная система трансформаторов в основном предназначена для испытаний силовых трансформаторов и распределительных трансформаторов по следующим параметрам: потери холостого хода, потери нагрузки, сопротивление обмоток, коэффициент трансформации и группа соединения, испытание выдерживаемым напряжением промышленной частоты, испытание индуцированным выдерживаемым напряжением, сопротивление изоляции. Система выполнена по модульному принципу: каждый испытательный модуль может работать независимо, а также может выполнять автоматические испытания под управлением компьютера. Данные по каждому испытанию могут напрямую считываться компьютером и формироваться в испытательный отчёт. Система исключает случайные ошибки, возникающие при ручных испытаниях и ручной записи данных, и значительно повышает эффективность испытаний.
• Измерение сопротивления обмоток
• Измерение коэффициента напряжений и проверка фазового смещения
• Измерение сопротивления короткого замыкания и потерь нагрузки
• Измерение потерь холостого хода и тока
• Измерение сопротивления изоляции
• Подходит для контроля полуфабрикатов силовых трансформаторов, для плановых испытаний готовых изделий, а также для контроля качества после ремонта изделий
• Модульная конструкция системы, гибкая конфигурация; возможно добавлять или уменьшать пункты испытаний в зависимости от реальных потребностей
• Испытательный стенд использует автоматическую архитектуру управления «ПЛК + промышленный компьютер»
• Между пунктами испытаний предусмотрен механизм взаимной блокировки, предотвращающий ошибочные действия
• Испытательный стенд имеет многократную защиту: защита нулевого положения, защита от перенапряжения, защита от сверхтока, защита «высокое напряжение без заземления» и т.д.
• Внутри стенда применяется развязка высокого и низкого напряжения с использованием ПК и ТП; панель управления удалена от зоны опасного высокого напряжения
• Испытательные модули системы выполнены с помехозащищённым дизайном; высокая точность, хорошая повторяемость
• Результаты испытаний автоматически корректируются по температуре окружающей среды и спектру мощности; упрощаются действия оператора и значительно повышается эффективность испытаний
• Автоматический испытательный стенд Входное напряжение: переменный ток
• Вспомогательный шкаф управления Рабочее напряжение: 0–3 кВ
• Анализатор мощности трансформатора
• Прибор для измерения коэффициента трансформации
• ±0,1% (0,5–1000) ±0,2% (1001–2000)
• ±0,5% (2001–4000) ±1% (4001–10000)
• Индукционный регулятор напряжения Входное напряжение: переменный ток
• Испытательный трансформатор Входное напряжение: 380 /400 В, 50/60
• 400 В, 50 Гц, трёхфазное
• Входной ток: AC 0–238 А
• Метод испытаний: ручной режим испытаний, полуавтоматический режим испытаний
• Габариты и масса: 2200×800×1400 мм,
• 350 кг
• Рабочий ток: 0–200 А
• Основные компоненты: 3 шт. ТТ, 3 шт.
• ТН и 1 шт. высоковольтный выключатель
• Габариты и масса: 800×600×2200 мм,
• 800 кг
• Диапазон измерения тока: 100 мА – 5 А, класс точности: 0,2
• Диапазон измерения напряжения: 10 В –
• 650 В, класс точности: 0,2
• Диапазон измерения частоты: 40 – 65
• Гц, класс точности: 0,2
• Питание: 160–280 В AC, 45–55 Гц
• Диапазон испытаний коэффициента трансформации: 0,5–10000
• Диапазон определения группы соединения: 1–12
• Выходное напряжение: 0–660 В
• Мощность: 165 кВА
• Габариты и масса: Ø1200×1550 мм, 1800 кг
• Выходное напряжение: 0–100 кВ
• Погрешность измерения тока: ±(2% показания + 1 А)
• Погрешность измерения напряжения:
• ±(2% показания + 1 кВ)

Уточнить комплектацию и сроки
