Система поверки трансформаторов тока

Что умеет АСП-ТТ

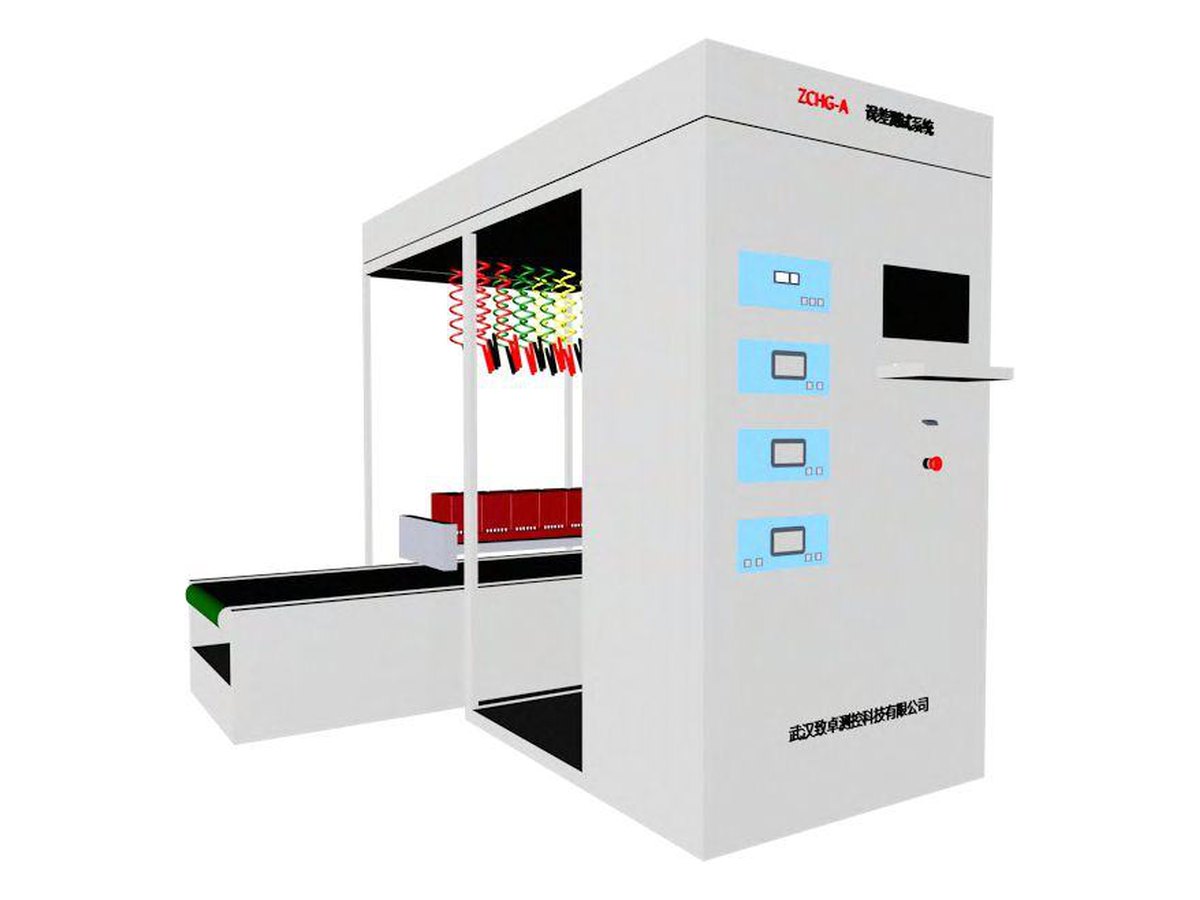

• Полностью автоматическая поверочная установка для трансформаторов тока является новым поколением устройств для поверки трансформаторов тока с целью адаптации к особенностям современной проверки трансформаторов тока - быстроте и точности. Данная установка состоит из нескольких частей: интеллектуального прибора проверки трансформаторов тока, полностью автоматического токового нагрузочного ящика, шкафа управления полностью автоматической поверкой трансформаторов тока, многопозиционного расширенного рабочего пульта и т.д.; в таких аспектах, как быстрое измерение трансформаторов тока, быстрое позиционирование точек испытаний, а также охват нагрузочного ящика и трансформаторов тока с различными коэффициентами трансформации, достигнуты большие улучшения.
• Параметры CT: первичный ток 5–5000A, вторичный ток 5A/1A, наивысший класс точности 0,2.
• Испытание вторичной цепи CT на разрыв (вторичное разомкнутое испытание).
• В данном устройстве применяется двухступенчатый способ регулирования напряжения с приводом от сервомотора; выходное напряжение и форма тока чистые, без гармоник; позиционирование точек испытаний становится более быстрым и точным.
• В скорости измерения множества трансформаторов тока данное устройство достигло качественного повышения: за 2–5 минут можно измерить 12 трансформаторов тока с любым коэффициентом трансформации.
• Устройство оснащено полностью автоматическим нагрузочным ящиком; во время измерения возможно автоматическое переключение; также для операции размагничивания предусмотрено специальное нагрузочное сопротивление (импеданс).
• Устройство поддерживает два режима измерения: по точкам данных регламента и по точкам данных вне регламента, удовлетворяя измерение любой точки данных у пользователя; одновременно поддерживается функция изменения предельных значений для стандартных точек данных.
• Прибор поверки трансформаторов тока
• Синфазная составляющая (%): 0,0001–200,0; разрешение 0,0001
• Квадратурная составляющая (%): 0,001–700,0; разрешение 0,0001
• Импеданс (Ом): 0,003–20,0; разрешение 0,0001
• Проводимость (мСм): 0,0001–20,0; разрешение 0,0001
• Ток (I): для T (<0,12 Ом, cosφ = 1)
• Напряжение (U): для X 0,25 В·А (100 В)
• Полностью автоматический нагрузочный ящик для трансформаторов тока
• Номинальный ток: 1 А, 5 А
• Номинальная нагрузка: In = 5 А: cosφ = 0,8: 2,5 / 3,75 / 5 / 6,25 / 7,5 / 10 / 12,5 / 15 / 20 / 25 / 30 / 40 / 60 В·А cosφ = 1,0: 1 / 1,25 / 1,875 / 2,5 / 3,75 / 5 / 6,25 / 7,5 / 10 В·А
• In = 1 А: cosφ = 0,8: 2,5 / 3,75 / 5 / 6,25 / 7,5 / 10 / 12,5 / 15 / 20 / 25 / 30 40 / 60 В·А
• Класс нагрузки: ±3%
• Рабочий диапазон: (1%–200%) · ln
• Режим работы: автоматическое ручное
• Прецизионный эталонный трансформатор тока
• Номинальный первичный ток: 5–5000 А
• Номинальный вторичный ток: 5 А, 1 А
• Класс точности: 0,055
• Номинальная нагрузка: 0,2 Ом (при I = 5 А нагрузка 5 В·А; при I = 1 А нагрузка 0,2 В·А)
• Коэффициент мощности: cosφ = 1,0
• Рабочий диапазон: (1%–200%) · In
• Испытательное напряжение: 2000 В / 1 мин
• Входное напряжение: 0–400 В
• Выходной ток: 0–5000 А
• Номинальная мощность: 30 кВА
• Частота: 50 Гц
• Самоповышающий эталонный трансформатор напряжения

Технические характеристики АСП-ТТ

Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
