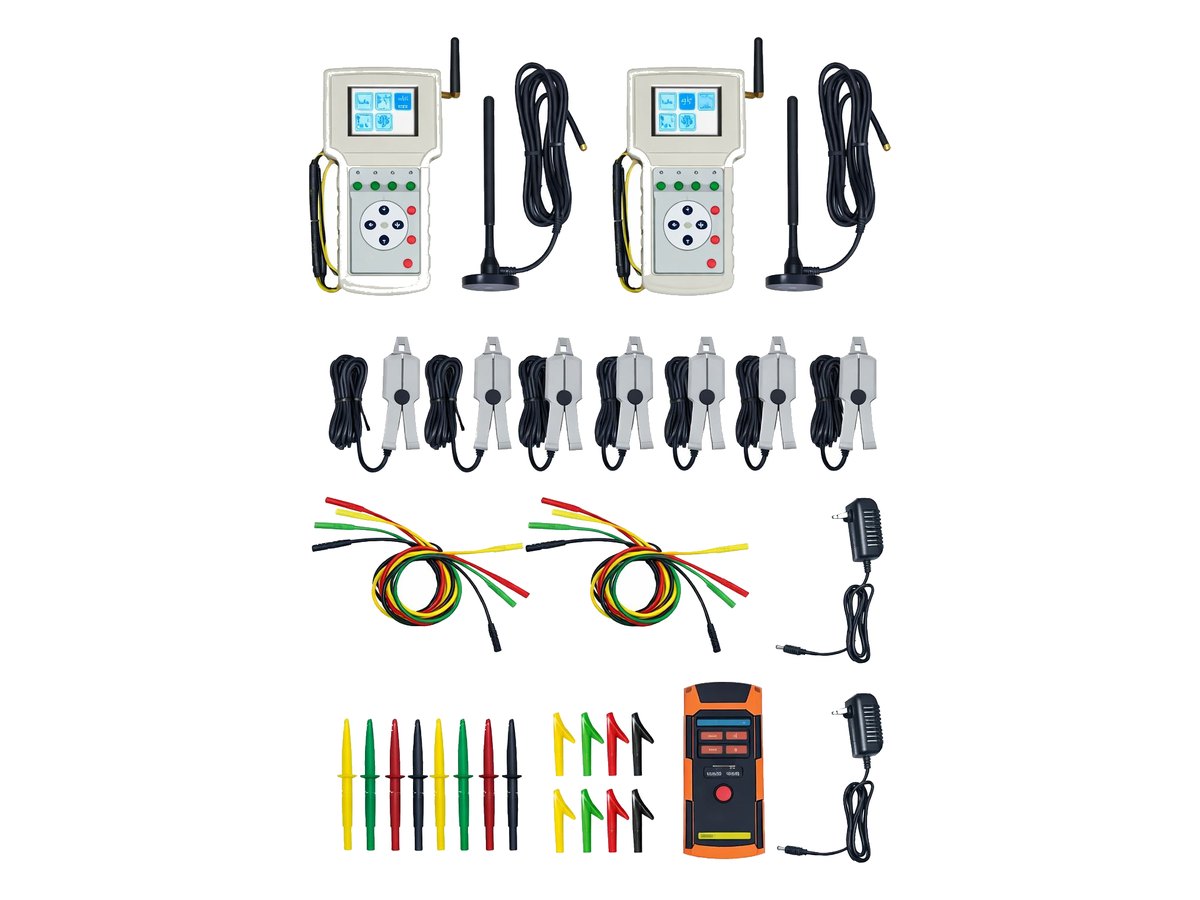

ЦИСКА Испытания измерительных трансформаторов · модель БПН-3
Беспроводной тестер падения напряжения
Предназначен для онлайн-испытаний падения вторичного напряжения. Измеряет параметры: ток, напряжение, мощность, коэффициент мощности и др. Позволяет оценивать состояние цепей/контактов, использовать для контроля/испытаний. Применение: электросети, металлургия, угольная отрасль, железные дороги и др. крупные потребители электроэнергии.
Возможности
Что умеет БПН-3
- Раздельная конструкция: беспроводная связь ме жду основным блоком и измерительным модулем; беспроводной модуль измеряет падение вторичного напряжения; возможны 3-фазные измерения.
- Автоматическая коррекция (компенсация) и калибровка; высокая точность.
- Одновременно измеряет 3-фазное падение вторичного напряжения.
- Встроенный GPS: измерение, позиционирование и запись времени.
- Не требуется отключать вторичные цепи/клеммы PT; предотвращается размыкание и случайное КЗ; измерение падения напряжения PT выполняется без демонтажа.
- Беспроводной метод измерения: повышает эффективность и удобство измерений.
- Результаты отображаются в реальном времени.
- Поддержка внешнего принтера: печать результатов на месте.
- Высокая чувствительность (минимальный ток порядка 0,2–1 мА - строка читается не полностью); подходит для сложных условий и слабых сигналов.
- Автоматический самоконтроль.
- Измеряет: напряжение, ток, активную мощность, коэффициент мощности.
- Поддержка SD-карты; сохранение данных на SD.
- Связь по 3G (передача данных) - если предусмотрено комплектацией.
- Встроенный аккумулятор большой ёмкости: одно заряжание, работа до 6 часов (при включённой подсветке; строка частично неразборчива).
- Температура работы: −20…+50 °C.
Характеристики
Технические характеристики БПН-3
| Параметр | Значение |
|---|---|
| Погрешность коэффициента (ratio error) | |
| Диапазон | 0,001–99,9 % |
| Погрешность | ΔX = (X×1% + Y×1% ± 0,02%) |
| Разрешение | 0,001 Угловая погрешность (phase error) |
| Диапазон | 0,01–999,9 ′ |
| Погрешность | ΔY = (DX1% + YX1% ± 0,5′) |
| Разрешение | 0,01 Напряжение |
| Диапазон | 5–600 V |
| Погрешность | 0,5%×показание ± 5 разрядов |
| Разрешение | 0,1 V Ток |
| Диапазон | 0,001–6 A (расширяемо) |
| Погрешность | 0,5%×показание ± 5 разрядов |
| Разрешение | 0,0001 A Активная мощность |
| Диапазон | 0,005–3600 W |
| Погрешность | 0,5%×показание (PF=1) |
| Разрешение | 0,1 W Реактивная мощность |
| Диапазон | 0,005–3600 Var |
| Погрешность | 0,5%×показание (PF=0) |
| Разрешение | 0,1 Var Частота |
| Диапазон | 45–65 Hz |
| Погрешность | 0,02 Hz |
| Разрешение | 0,01 Hz Фаза |
| Диапазон | 0–360° |
| Погрешность | ±0,1° |
| Разрешение | 0,1° |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
