ЦИСКА Испытания измерительных трансформаторов · модель ИМХ-ТН

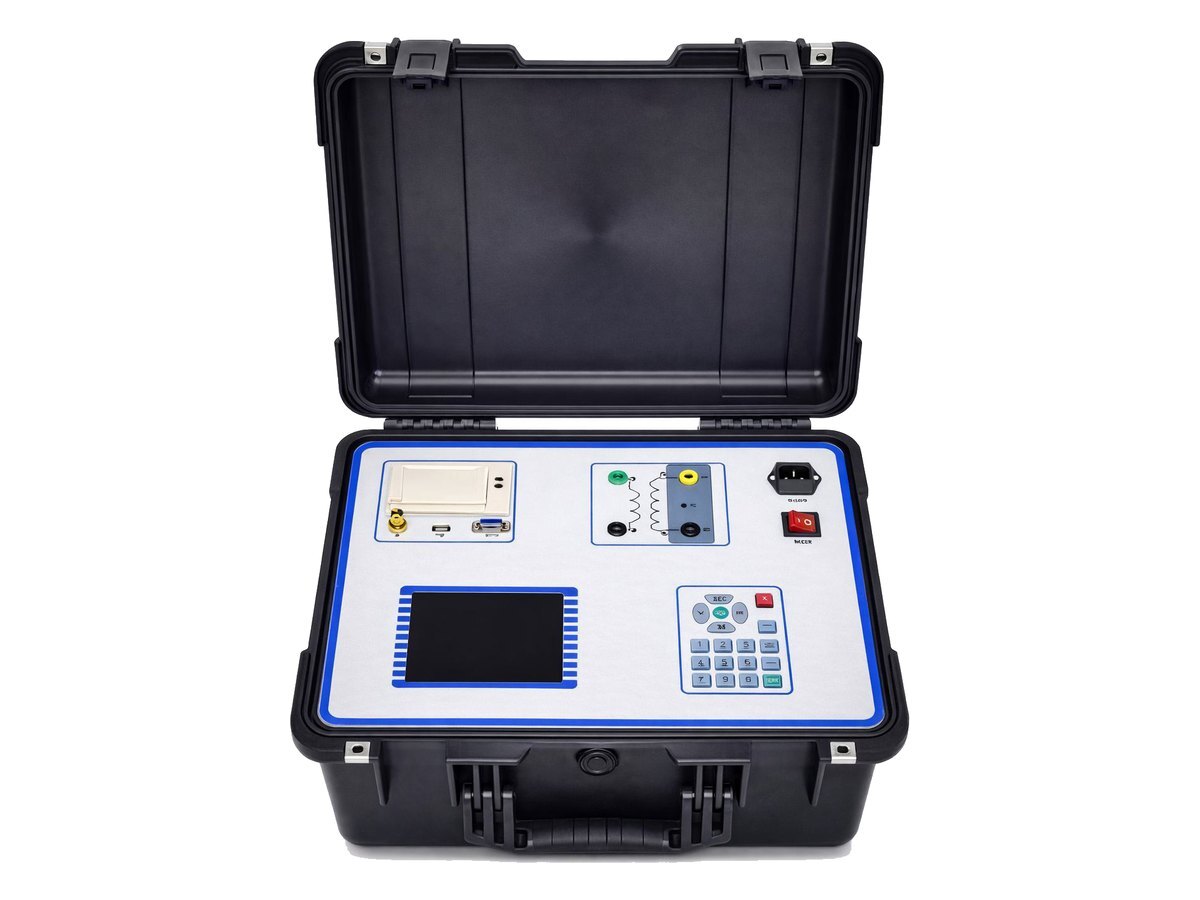

Тестер магнитных характеристик ТН
Прибор предназначен для испытаний магнитных характеристик и возбуждения трансформаторов напряжения (PT). Используется для анализа кривых намагничивания и проверки состояния сердечника. Поддерживает испытания вторичной обмотки PT, автоматический подъём напряжения, регистрацию и анализ данных. Диапазон выходного напряжения 0–250 В, ток 0–12 А.
Возможности
Что умеет ИМХ-ТН
- Испытания магнитных и возбуждающих характеристик PT, моделирование режимов вторичной обмотки.
- Цифровое управление, автоматический подъём напряжения, автоматическое построение кривых намагничивания/возбуждения.
- Поддержка испытаний вторичных обмоток PT, автоматический расчёт параметров и формирование результатов.
- Питание: AC 220 В (возможна работа от 380 В через понижающий источник).
- Диапазон испытаний: выходное напряжение 0–250 В, ток 0–12 А.
- Цветной дисплей, отображение кривых и данных, встроенный термопринтер.
- Клавиатурный ввод, удобная настройка параметров.
- Встроенная память до 3000 записей.
- USB-интерфейс для экспорта данных и формирования отчётов (Excel).
- Интерфейс RS232 для связи с ПК и работы с программным обеспечением.
Характеристики
Технические характеристики ИМХ-ТН
| Параметр | Значение |
|---|---|
| Температура эксплуатации | 5…40 °C |
| Влажность | ≤ 80 % (при 25 °C) |
| Высота | ≤ 1500 м |
| Питание | AC 220 В |
| Частота | 50 Гц |
| Номинальное напряжение | 100 В / 100 В / 3 В |
| Диапазон напряжения | 20 % – 120 % |
| Коэффициент мощности | 0,8; 1,0 |
| Точность нагрузки | ±3 % ±0,0025 ВА |
| Испытательное напряжение изоляции | 2 кВ |
| Габариты | 250 × 350 × 175 мм |
| Масса | 8 кг |
| Интерфейсы | ST, SC, R J45, поддержка оптоволоконных и медных портов; подключение электронных ТТ разных типов. Поддержка протоколов синхронизации и высокоточной временной привязки. |
| Высокоточная аппаратная часть | 16-битные АЦП, частота дискретизации до 512 кГц. Высокопроизводительный процессор DSP + FPGA, параллельная обработка данных в реальном времени. |
| Анализ параметров | амплитуда, фаза, частота, гармоники, искажения, комплексная оценка характеристик. Промышленное исполнение, рассчитан на длительную непрерывную работу. Высокая помехоустойчивость, стабильная работа в условиях подстанций. Поддержка калибровки, проверки точности, линейности и стабильности электронных ТТ. Поддержка многоканальных измерений и синхронного анализа. Возможность расширения функций и обновления ПО. Точностные характеристик и |
| Погрешность измерения | 0,05 %（типично < 0,05 %, предел < 2）。 |
| Временная ошибка | < 2 мкс. |
| Коэффициент гармоник | ≤ 0,1 % Uh. Номинальные параметры |
| Номинальное напряжение | 100 В / √3, 100 В. |
| Номинальный ток | 1 А, 5 А. |
| Номинальная мощность | 0,2 ВА (100 В, 100 В/√3); 1 ВА (5 А), 0,2 ВА (1 А). Диапазоны измерений |
| Напряжение | 1 % – 120 % Un. |
| Ток | |
| – >1 А | 1 % – 120 % Un (погрешность 0,05 % RD, для коммерческого учёта) |
| – <1 А | 100 % – 2000 % Un (погрешность 0,05 % RD, для защитных измерений). Входы малых сигналов |
| Напряжение | 150 mV, 200 mV, 225 mV, 4 V, 1,625 V, 1 V, 2 V, 3,25 V, 4 V, 6,5 V. |
| Ток | 50 mA, 200 mA, 1 A, 5 A. Выходы |
| Аналоговый выход напряжения | 0–7 В. |
| Аналоговый выход тока | 2–40 мА. |
| Выход малых сигналов | 0,05–5 В (0,05 % RD). Интерфейсы и оптика |
| RJ45 | 2 порта. |
| SC-оптический порт | 1× (1310 нм). |
| ST-оптический порт | 1× (1310 нм). |
| Оптический вход/выход | по 1 каналу (опционально). Синхронизация и питание |
| Вход синхронизации | 1 канал. |
| Выход синхронизации | 1 канал. |
| Питание | AC 220 В ±10 %, 50 Гц ±5 Гц. Отображение и управление |
| Дисплей | TFT, разрешение 800 × 600. |
| Интерфейсы управления | клавиатура, USB, поддержка USB-накопителей. |
| Масса | Не более 10 кг. |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
