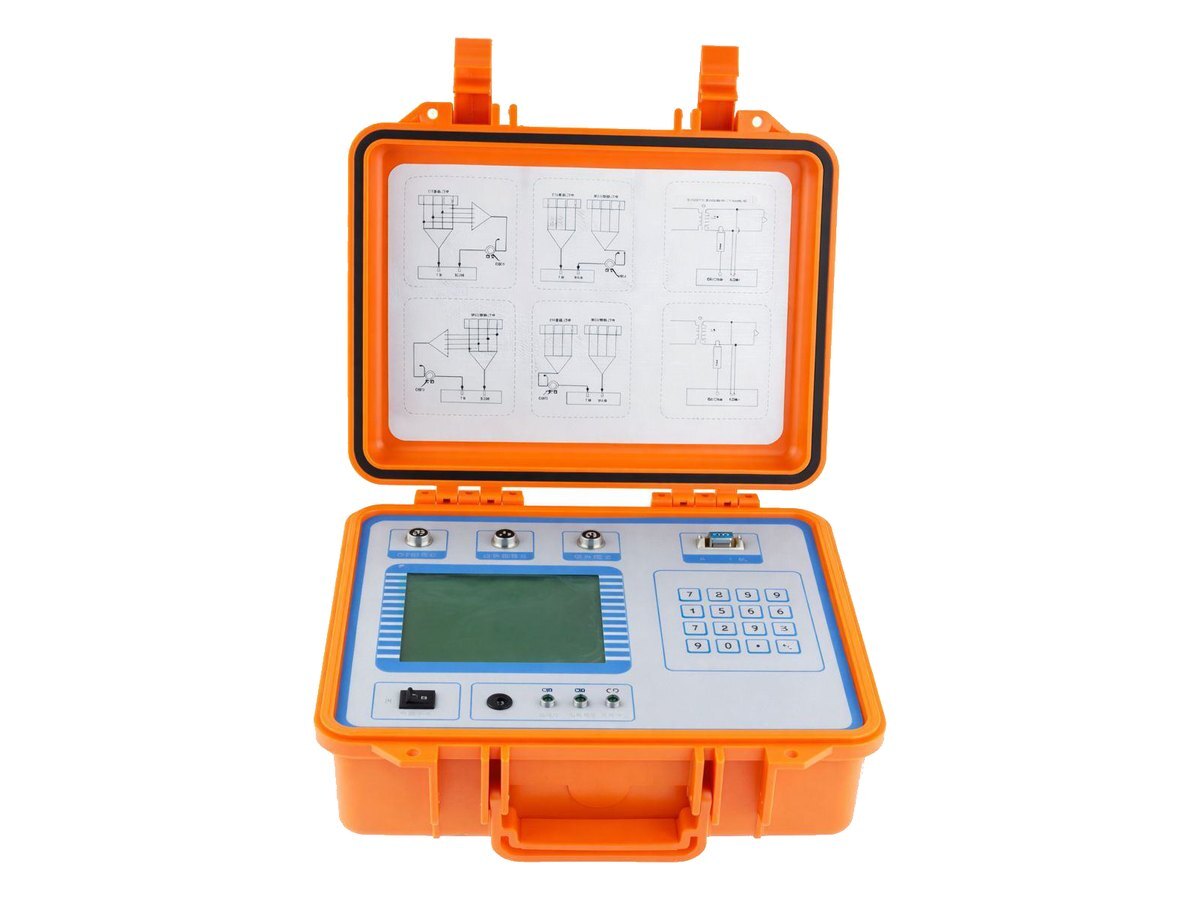

ЦИСКА Испытания измерительных трансформаторов · модель ИВЦ-7
Тестер вторичной цепи ТТ
Предназначен для онлайн-измерения падения вторичного напряжения и вторичной нагрузки. Измеряет: напряжение, ток, мощность, коэффициент мощности и др. Подходит для контроля состояния вторичных цепей/контактов. Применение: энергосистемы и эксплуатационные службы.
Возможности
Что умеет ИВЦ-7
- Трёхфазная трёхпроводная/трёхфазная четырёхпроводная сеть; однофазный комплексный тест; встроенная функция измерения сопротивления; высокая точность.
- Применён электронный фазосдвигающий метод с точностью 0,5%, высокая помехоустойчивость.
- Измерение данных; автоматический расчёт результатов; подходит для полевых и лабораторных работ.
- Большой ЖК-экран, объём памяти до 1000 записей, русский интерфейс
- Встроенный литиевый аккумулятор 7,2 В / 11 А·ч; работа без внешнего питания; при полной зарядке - до 20 часов.
- Измерение падения вторичного напряжения: измерение тока клещами без разрыва вторичной цепи; автоматическая компенсация; в процессе измерения можно контролировать состояние контактов (без разборки/ остановки).
- Встроенный микропринтер: печать на месте (при нажатии кнопки).
- Измерение сопротивления вторичной цепи ТТ/ТН: при токе 7 А можно измерять до 1 мΩ; поддерживает прямое измерение сопротивления вторичной цепи; при 5 В рабочем напряжении — измерение до 0,001 мΩ
- (часть строки читается не полностью)..
Характеристики
Технические характеристики ИВЦ-7
| Параметр | Значение |
|---|---|
| Параметры измерения CT (трансформаторы тока) | |
| Температура окружающей среды | −5…+40 °C |
| Относительная влажность | ≤ 95 % (при 35 °C) |
| Высота над уровнем моря | ≤ 2000 м |
| Частота питающей сети | 50 Гц ±0,5 Гц |
| Напряжение питания | 220 В ±5 % Параметры измерения вторичного напряжения |
| Диапазон измерения | |
| коэффициент трансформации | 0,005 % … 19 999,5 % |
| фазовый угол | 0° … ±599′ |
| Разрешение | коэффициент трансформации: 0,001 % фазовый угол: 0,01′ |
| DY = ±(2 % × Y + 0,5 % × X + 3,5 знака), при Y ≥ 1′ | |
| Погрешность измерения напряжения | 0,5 % |
| Рабочее напряжение | 50–120 В Параметры измерения PT (трансформаторы напряжения) |
| Испытательное напряжение | при отношении ≥ 200/√3 и номинальном напряжении ≥ 600 В при отношении ≤ 20 В |
| Диапазон фазового угла | 0,1 мс … 500 мс |
| Вторичное напряжение | 50–120 В |
| Погрешность измерения напряжения | 0,5 % |
| Диапазон сопротивления нагрузки | 0,1 … 50 Ом |
| DY = ±(2 % × Y + 2 % × X + 2 знака) | |
| Погрешность измерения тока | 1 % |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
