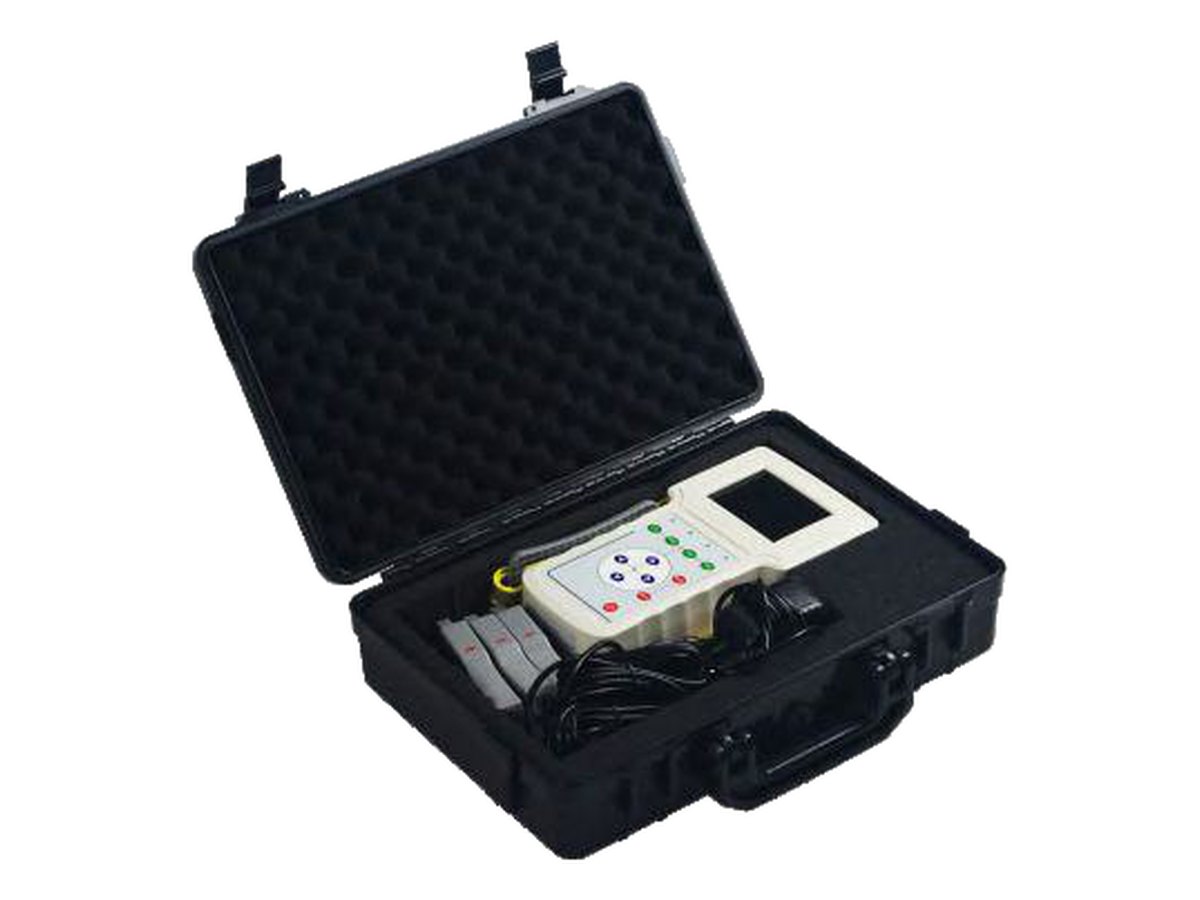

Испытания измерительных трансформаторов · модель ИВН-2

Измеритель вторичной нагрузки

Онлайн-измерение вторичной нагрузки и параметров вторичной цепи трансформаторов тока и напряжения

Возможности

Что умеет ИВН-2

Одновременное измерение вторичной нагрузки по трём фазам (при одинаковом коэффициенте трансформации).
Ручное исполнение: компактный размер, малый вес, высокая точность измерений.
Высокоточный измерительный модуль (прецизионные АЦП/выборка), изоляция, цифровая обработка.
Онлайн-измерение вторичной нагрузки ТН (PT): ёмкостная проводимость, активная проводимость, полная проводимость.
Онлайн-измерение вторичной нагрузки ТТ (CT): импеданс, реактивная составляющая, активная составляющая.
SD-карта: большой объём хранения.
Встроенная SD-карта: долговременное хранение результатов измерений.
Диапазон рабочих температур: −20…+50 °C.

Характеристики

Параметр	Значение
Рабочее питание
Выходное напряжение	185–250 В AC
Частота	50/60 Гц
Потребляемая мощность	40 ВА
Разъём	стандартный DC-штекер Измерение напряжения
Диапазон	0,1–460
Погрешность	0,5% (от показания) ± 5 разрядов Измерение тока
Диапазон	0,001–6 А PT (вторичная нагрузка, импеданс)
Диапазон	0,1–50 Ω
Погрешность	1% ± 2 разряда CT (вторичная нагрузка, импеданс)
Диапазон	0,1–50 Ω
Погрешность	1% ± 2 разряда Условия окружающей среды
Рабочая температура	−20…+50 °C
Температура хранения	−20…+50 °C
Влажность	5–99% RH, без конденсации Габариты и масса
Ручной терминал	135×240×55 мм
Упаковка	390×290×105 мм
Масса терминала	1 кг (без принадлежностей)
Масса общая	2,5 кг (с принадлежностями)

Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
