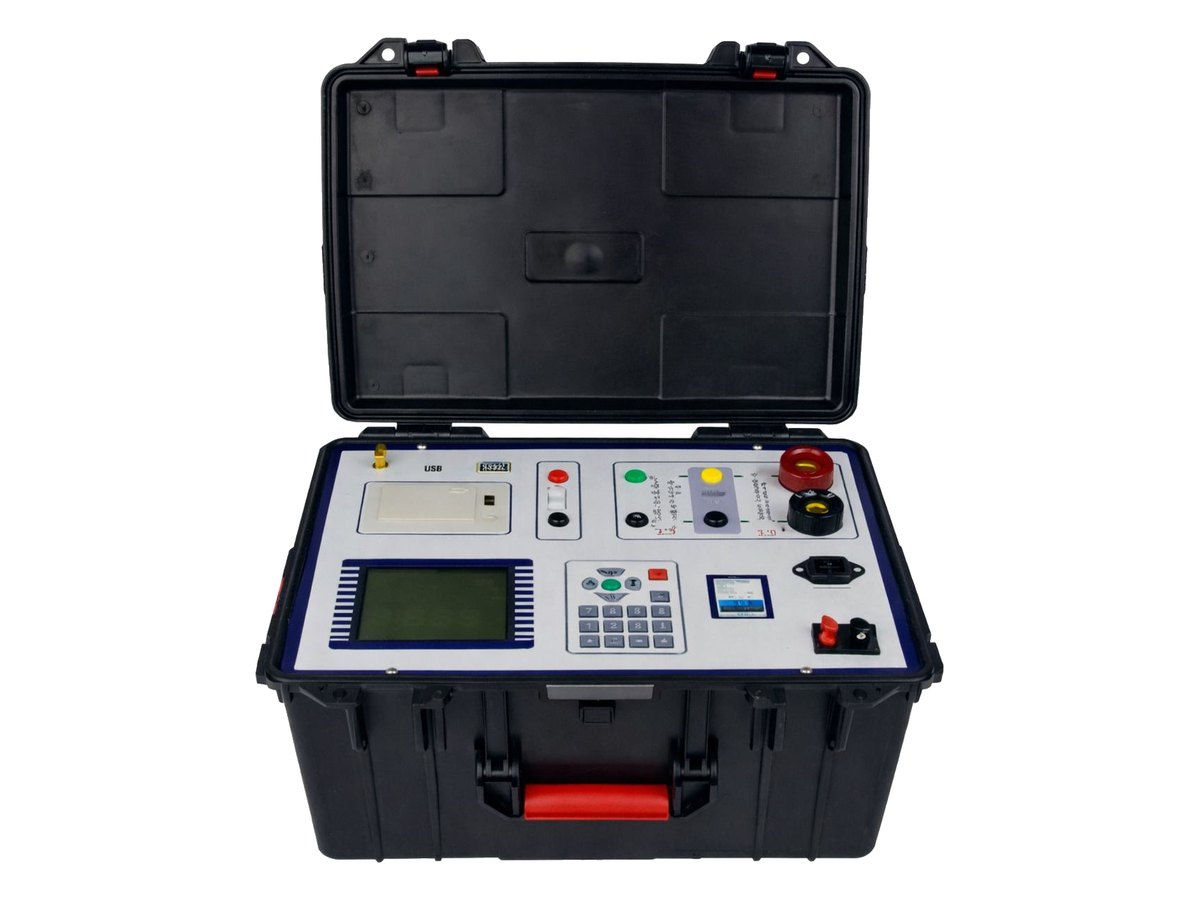

ЦИСКА Испытания измерительных трансформаторов · модель КИТ-ТТ
Комплексный тестер ТТ
Испытания трансформаторов тока: намагничивание, погрешности 5 % и 10 %, сопротивление, коэффициент трансформации и полярность
Возможности
Что умеет КИТ-ТТ
- Достаточно задать испытательное напряжение; измерение тока класса 0,5.
- Встроены автоподъём напряжения и интеллектуальный поиск точек для испытаний характеристик. Не требуется ручная регулировка и ручная запись; работа быстрее и проще.
- Простое подключение: достаточно ввести параметры ТТ/ТН - выполняется большинство испытаний CT/PT.
- Полный набор функций: ВАХ ТТ, коэффициент трансформации и полярность; испытания 5%/10% (погрешность и полярность); прогон по току; испытания по AC/DC (падение/напряжение).
- Соответствует требованиям по точности для испытаний ТН; возможны выездные испытания при внешнем подключении.
- Питание: 220 В (сеть) или 380 В.
- В режиме ВАХ: выход 0–2500 В, 0–20 А; с внешним повышающим устройством - 0–4000 В, 0–1,5 А; возможно испытание ВАХ ТТ класса 500 кВ
- (1 А и выше).
- Большой ЖК-экран: оперативное отображение кривых испытаний, наглядно.
- Встроенный микропринтер: печать результатов; стандартная клавиатура удобный ввод.
- Память большой ёмкости: до 1000 групп данных, при отключении питания не теряются.
- Интерфейс RS232: подключение к ПК для хранения данных; поддержка сохранения в различных форматах/печати отчётов.
- Узел: внешний повышающий блок.
- Узел: встроенный токоповышающий блок.
- Дополнительные параметры.
- Диапазон выхода: 0–4000 В / 1 А.
- Параметры и возможности (ВАХ): 1 А /
- 4000 В.
- Точность измерения: при Uвтор ≥ 50 В и Iвтор ≥ 200 мА точность ВАХ - класс
- 0,5; точность измерения коэффициента трансформации класс 0,5.
- Диапазон выхода: 0–800 А.
- Параметры и возможности: 3000 ВА.
- Точность измерения: точность измерения коэффициента трансформации - класс 0,5.
- Питание: AC 220 В, 50/60 Гц (±2 Гц).
- Температура работы: −10…+50 °C.
- Габариты: 425 × 300 × 290 мм.
- Масса: 26 кг.
Характеристики
Технические характеристики КИТ-ТТ
| Параметр | Значение |
|---|---|
| Предназначен для испытаний цифровых трансформаторов тока (CT) | характеристик и размагничивания; измерений 5% и 10%; измерения сопротивления, коэффициента трансформации и полярности. Поддерживает: измерение 5Pct для защитных ТТ; точечное измерение коэффициента трансформации и полярности ТН; измерение вторичной нагрузки для измерительных ТТ/ТН класса 0,5. |
| Также | комплексный тестер характеристик трансформаторов тока/ напряжения, комплексный тестер характеристик PT, комплексный тестер характеристик CT, тестер характеристик CT, тестер характеристик PT, тестер вольт-амперной характеристики, комплексный тестер «ВАХ + коэффициент трансформации + полярность», комплексный тестер ВАХ, комплексный тестер характеристик CT/PT, комплексный тестер сопротивления заземления и т. п. |
| Узел | встроенный повышающий блок. |
| Диапазон выхода | 0–2500 В (питание 220 В); 0–20 А. |
| -10А/220В. | |
| Точность измерения | при Uвтор ≥ 50 В и Iвтор ≥ 200 мА точность ВАХ - класс 0,5; точность измерения коэффициента трансформации класс 0,5. |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
