ЦИСКА Вода в масле — видна на экране
ВТМ измеряет массовую долю влаги в трансформаторном масле и других жидкостях — в том числе для контроля влагосодержания в силовых трансформаторах и маслонаполненном оборудовании. Съёмный датчик ставится в мерный стакан с пробой, прибор определяет активность воды и пересчитывает её в миллионные доли. Без реагентов и расходных материалов.
Растворённую воду не увидеть на глаз
Вода в трансформаторном масле растворена: на глаз проба выглядит одинаково и при нулевой влажности, и у предела. Поэтому влагу измеряют, а не осматривают — и измеряют не саму воду, а её активность.
Активность воды aw — это степень насыщения масла водой, от 0 до 1: ноль у абсолютно сухого масла, единица у насыщенного. Датчик ВТМ читает именно её.
Массовая доля в ppm — то, что нужно в протоколе. Прибор пересчитывает активность в миллионные доли и печатает результат.
Температура входит в пересчёт, поэтому температура эталонного датчика контролируется с погрешностью ± 0,2 °C при 25 °C. Само масло при этом может быть от −40 до +80 °C.
Датчик читает активность, прибор считает ppm
Проба в стакан
В мерный стакан наливают пробу масла — не менее 50 г. В комплекте стаканы на 50 и 100 мл; ни реагентов, ни расходных материалов не нужно.
Съёмный датчик устанавливается в стакан. Растворённая вода приходит в равновесие с чувствительным элементом, и датчик показывает активность aw в диапазоне от 0 до 1.
Прибор пересчитывает активность в массовую долю влаги — от 0 до 500 ppm с погрешностью ± 10 %. Один анализ занимает около двух минут, протокол печатается на встроенном термопринтере.
Схема поясняет метод. Шкалы даны качественно и градуировочной кривой не являются.
Что в приборе
Съёмный датчик влагосодержания
Ставится в мерный стакан с пробой. Реагентов и расходных материалов не требуется — прибор одинаково готов к работе в лаборатории и на объекте.

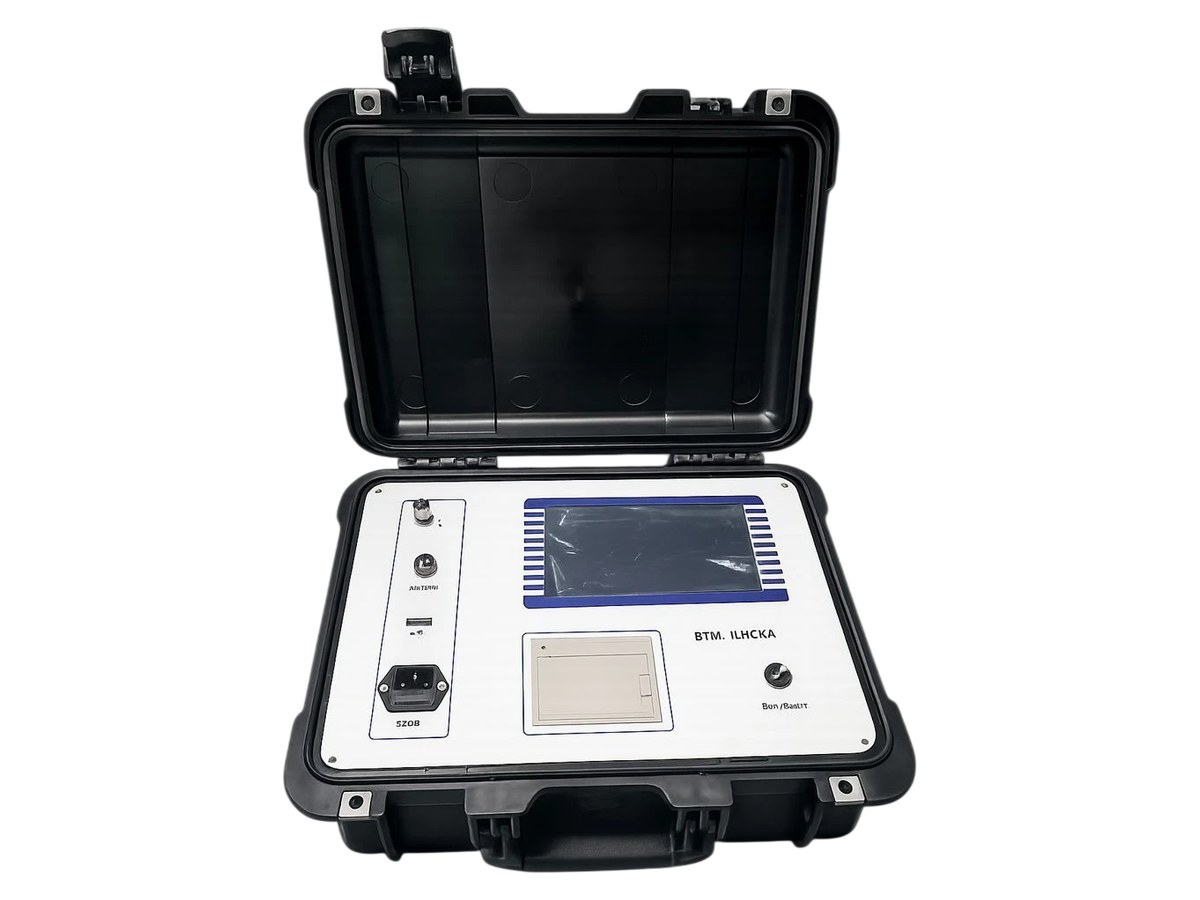

Цветной сенсорный дисплей 7″
Встроенное программное обеспечение ВТМ_ПО версии не ниже 1.хх. Журнал измерений без ограничения по объёму, подключение к компьютеру.
Встроенный термопринтер
Результат печатается прямо на приборе — протокол остаётся на месте измерения, без переноса данных и без ноутбука.
Работа вне лаборатории
Окружающая среда от −40 до +60 °C, масло от −40 до +80 °C. Питание 180–260 В, потребление не более 60 Вт, масса не более 11 кг.
Четыре шага на пробу
- 1
Налить пробу
В мерный стакан — не менее 50 г масла. В комплекте стаканы на 50 и 100 мл.
- 2
Установить датчик
Съёмный датчик влагосодержания ставится в стакан с пробой и подключается к прибору.
- 3
Дождаться результата
Один анализ занимает около двух минут. Прибор определяет активность воды и пересчитывает её в массовую долю.
- 4
Распечатать протокол
Результат печатается на встроенном термопринтере и остаётся в журнале измерений.
Технические характеристики ВТМ
| Параметр | Значение |
|---|---|
| Диапазон измерений массовой доли влаги, ppm | от 0 до 500 |
| Предел допускаемой основной погрешности измерения массовой доли влаги, % (по ppm) | ± 10 |
| Диапазон измерения активности воды, aw | от 0 до 1 |
| Погрешность контроля температуры эталонного датчика | ± 0,2 °C (при 25 °C) |
| Время проведения одного анализа | 2 мин |
| Объём пробы масла | не менее 50 г |
| Рабочая температура окружающей среды | от −40 до +60 °C |
| Диапазон температуры масла | от −40 до +80 °C |
| Напряжение питания | от 180 до 260 В AC |
| Потребляемая мощность, не более | 60 Вт |
| Габаритные размеры (Ш×Г×В), не более | 450 × 370 × 185 мм |
| Масса, не более | 11 кг |
| Средняя наработка на отказ, не менее | 20 000 ч |
| Средний срок службы, не менее | 5 лет |
| Группа условий эксплуатации по механическим факторам | М1 |
| Дисплей | цветной сенсорный, 7" |
| Программное обеспечение прибора | встроенное, ВТМ_ПО, версия не ниже 1.хх |
| Подключение к компьютеру | да |
| Журнал измерений | неограниченный |
| Технические условия | ТУ 26.51.53-002-49755974-2024 |
