ЦИСКА Что под землёй — слышно сверху
ЦИСКА-ДГО измеряет фактическую глубину заделки опоры и находит дефекты её подземной части — трещины, разрушения, нарушения сплошности. Без выемки грунта и без повреждения конструкции.
Опору держит то, что под землёй
Недостаточная глубина заделки или скрытые дефекты подземной части приводят к наклону и опрокидыванию опоры, частичному или полному разрушению при ветровых и иных нагрузках. Следствие — обрывы линий электропередачи и перебои в электроснабжении.
Высокая помехоустойчивость
Электромагнитные помехи и вибрации от транспортного потока не сбивают измерение.
Широкая полоса, большой динамический диапазон
Слабый отражённый сигнал остаётся различим рядом с мощным возбуждающим.
Высокие и низкие температуры, сильный ветер
Прибор разработан под реальные полевые условия, а не под лабораторные.
Волна доходит до торца и возвращается
Измерение основано на методе отражённой упругой волны. Глубина заделки считается по времени, за которое волна успевает дойти до нижнего торца опоры и вернуться к датчику.
прокрутите — волна пойдёт
Акселерометрический датчик устанавливается на боковой поверхности опоры, ударный молоток или скользящий импульсатор возбуждает упругую волну на 10–20 см выше датчика.
Волна распространяется вниз по телу опоры и, достигнув нижнего торца, заглублённого в грунт, отражается и регистрируется датчиком.
По промежутку T между возбуждающим и отражённым сигналами и известной скорости V глубина заделки равна L = V × T / 2. По характеру отражённого сигнала оценивается состояние основания и наличие дефектов.

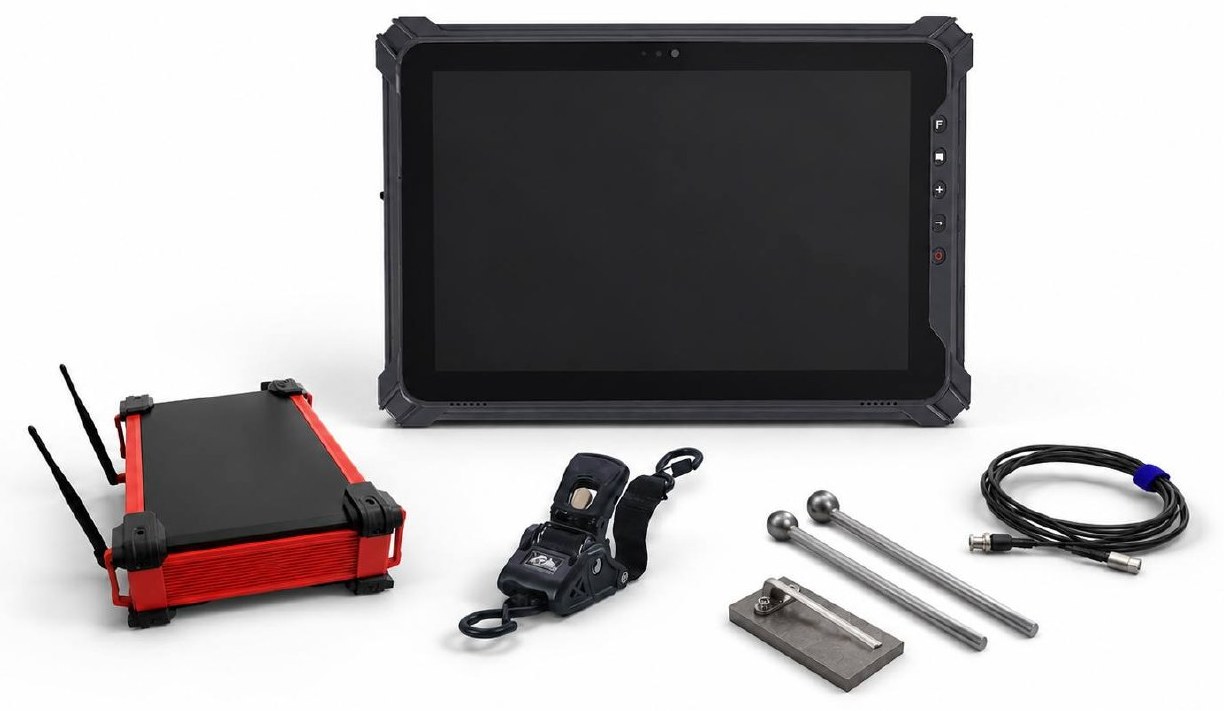

Что входит в комплект
Высокоточный акселерометр
Канал CH1. Крепится ремнём на боковую поверхность опоры, ось датчика — вдоль опоры.
Ударный молоток и скользящий импульсатор
Удар наносится непосредственно над датчиком, на 10–20 см выше места установки.
Измерительный блок с Wi-Fi
Цветной ЖК-дисплей и сенсорная клавиатура. Встроенный литиевый аккумулятор, зарядка около четырёх часов.
Управление и разбор данных
Связь с прибором по Wi-Fi, программа ведёт проект и хранит осциллограммы. С ПК прибор соединяется по USB.

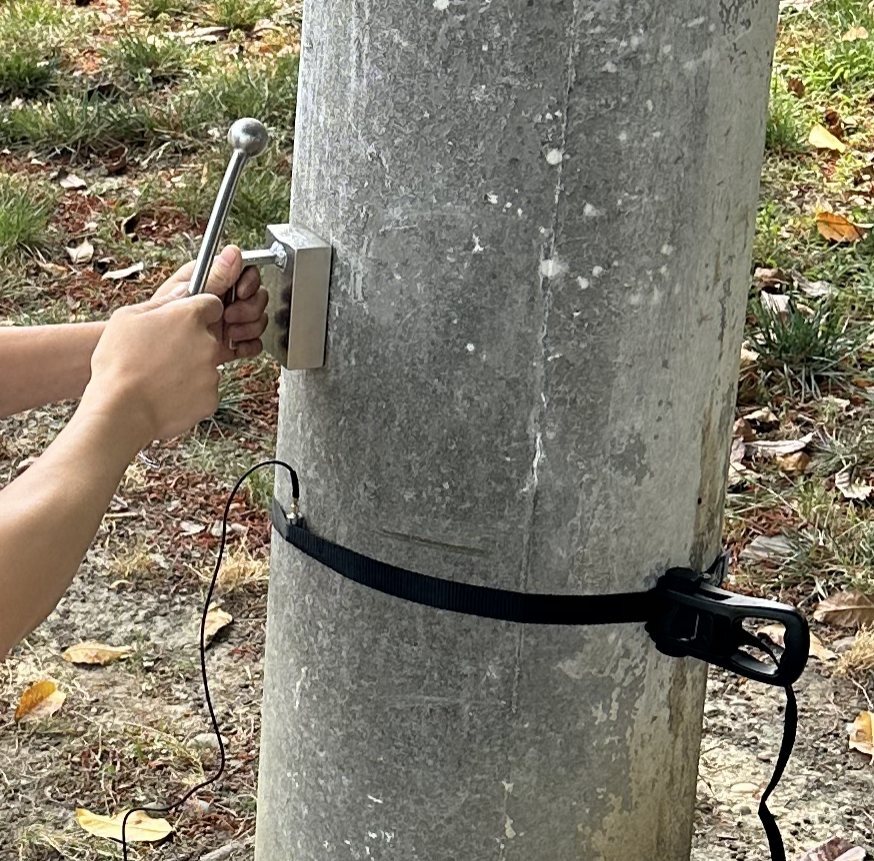

Установка занимает минуту
Поверхность опоры в месте установки датчика очищается, высота установки над землёй измеряется — она входит в расчёт полной длины опоры.
Ось датчика ставится вдоль опоры, точка удара — непосредственно над ним. На каждую опору выполняется 10–20 возбуждений с сохранением осциллограмм.
Грунт не вскрывается, конструкция не повреждается: опора остаётся под нагрузкой и в работе.
Шесть шагов на опору
- 1
Подготовка
Очистить поверхность опоры в месте установки датчика, измерить высоту установки над землёй. При необходимости откалибровать скорость волны по опоре с известной глубиной заделки.
- 2
Подключение
Подключить датчик и Wi-Fi-антенну к прибору, соединить планшет с прибором по Wi-Fi и запустить программу.
- 3
Проект
Создать проект и ввести номер измеряемой опоры.
- 4
Установка датчика
Ось датчика — вдоль опоры, точка удара — непосредственно над датчиком.
- 5
Сбор данных
10–20 возбуждений и измерений на каждую опору с сохранением осциллограмм.
- 6
Разбор
Ручной или автоматический режим: ввести скорость волны и высоту датчика, для авторежима — также проектную глубину. Прибор рассчитывает глубину заделки и полную длину опоры.
Технические характеристики ЦИСКА-ДГО
| Параметр | Значение |
|---|---|
| Назначение | Контроль глубины заделки и дефектов электрических опор |
| Диапазон измерения глубины заделки | от 0,2 до 30 м |
| Метод измерения | Импульсное возбуждение упругой волны, метод отражения |
| Датчик | Высокоточный акселерометр, канал CH1 |
| Возбуждение колебаний | Ударный молоток / скользящий импульсатор |
| Рекомендуемая скорость волны | 3500 м/с (уточняется калибровкой) |
| Число измерений на опору | 10–20 |
| Дисплей | Цветной ЖК-дисплей, работа при разной освещённости |
| Управление | Сенсорная клавиатура |
| Интерфейсы | USB (связь с ПК), Wi-Fi (планшет), разъём датчика, разъём зарядки |
| Питание | Встроенный литиевый аккумулятор |
| Время зарядки | около 4 часов |
