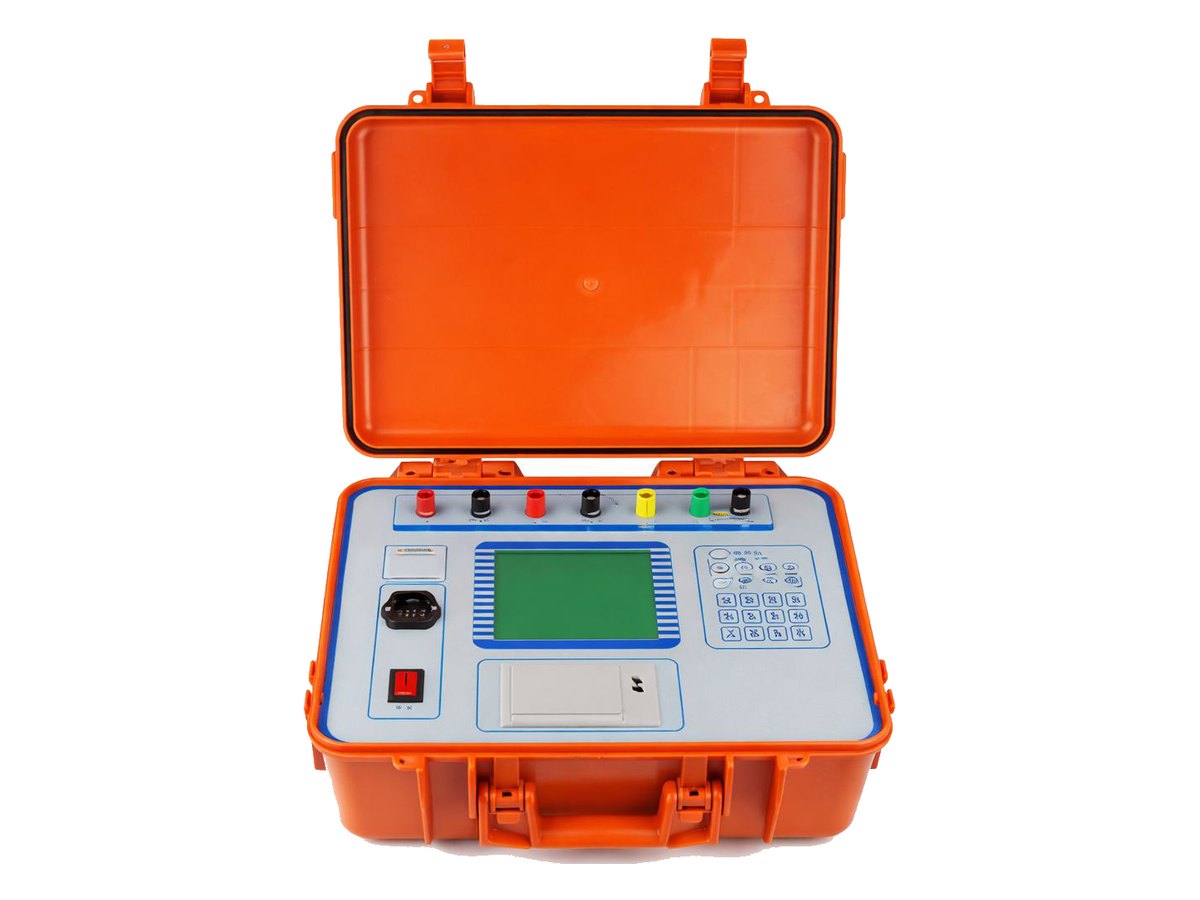

Полевой калибратор ТН
Прибор для полевой калибровки трансформаторов напряжения использует современную цифровую измерительную технологию. Он в основном применяется для проверки и калибровки трансформаторов напряжения в условиях эксплуатации. По сравнению с традиционными методами испытаний, значительно снижает трудоёмкость работ на месте, повышает точность измерений.
Возможности
Что умеет ПКН-05
- Прибор объединяет функции поверки ТН и встроенного эталонного ТН класса 0,05. Для выездной поверки не нужны внешний ТН, повышающий блок, нагрузочный блок и отдельный эталон 0,05.
- Встроен эталонный трансформатор напряжения, поверенный и сопоставляемый с проверенным образцом; точность - не ниже класса 0,05.
- Точно измеряет коэффициент трансформации и угловую погрешность проверяемого ТН; расчёт погрешностей выполняет ПО прибора.
- Комплексная поверка (5 уровней); поддержка измерений по постоянному току и функции поверки электросчётчика.
- Дисплей ЖК 640×480 (HD)
Характеристики
Технические характеристики ПКН-05
| Параметр | Значение |
|---|---|
| Первичное напряжение | 6 кВ; 6 кВ/ √3; 10 кВ; 10 кВ/√3; 15,75 кВ; 15,75 кВ/√3 20 кВ; 20 кВ/√3; 27,5 кВ; 27,5 кВ/√3; 35 кВ; 35 кВ/√3; 110 кВ/√3; 220 кВ/√3. |
| Диапазон измерения | R: 0,0001–500 Ω, Y: 0,0000…–2000 mS |
| Вторичная нагрузка | 0,0–300 VA, cosφ = 0,1–1,0 |
| Точность измерения | класс 0,05 |
| Частота | погрешность ±0,001 Гц |
| Масса | около 11 кг. |
| Габариты | 460×350×135 мм |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
