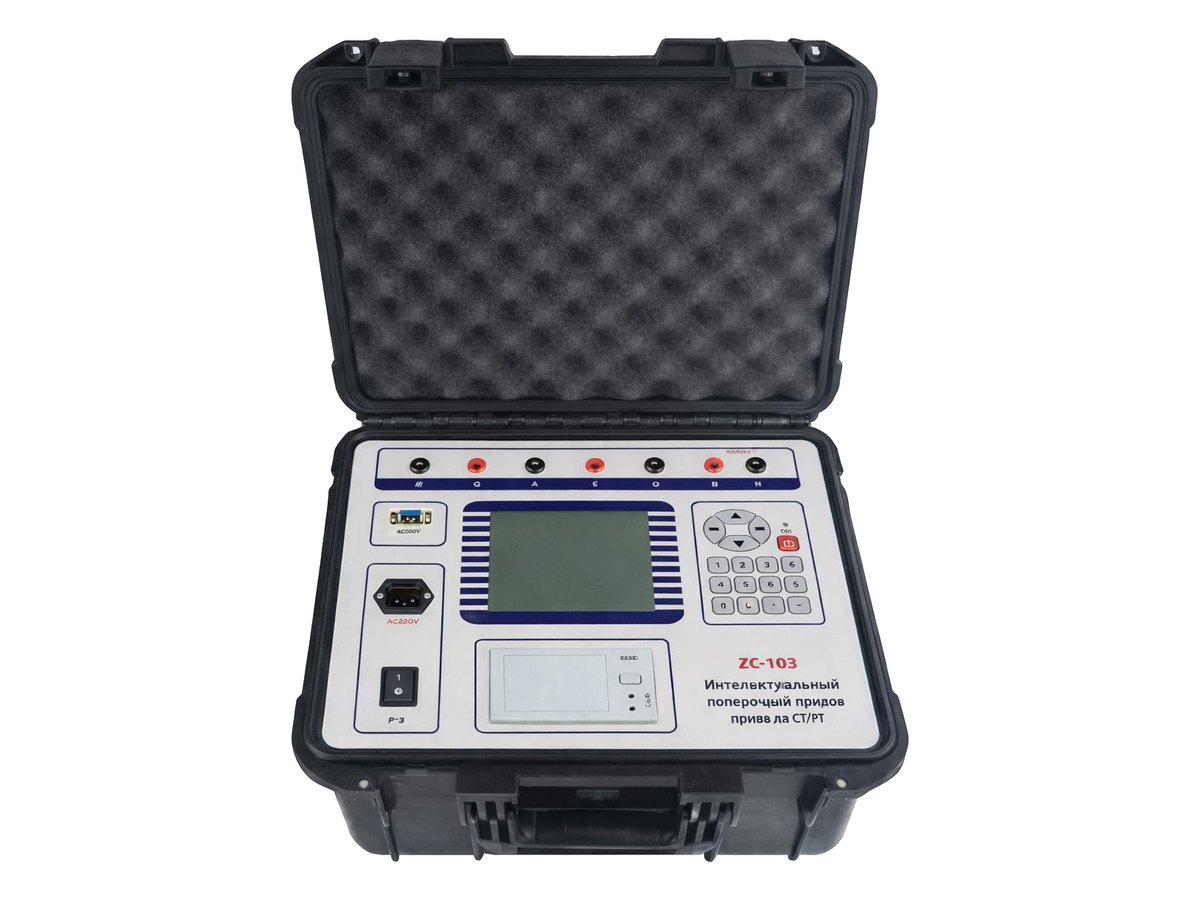

ЦИСКА Испытания измерительных трансформаторов · модель ППТ-1
Поверочный прибор ТТ/ТН
Портативная поверка измерительных трансформаторов: погрешность коэффициента трансформации, угловая погрешность, вторичная нагрузка
Возможности
Что умеет ППТ-1
- 5″ ЖК-экран: большой угол обзора, долговечная подсветка; русский интерфейс.
- Оптимизированное меню: уставки и состояние сигналов отображаются на экране, наглядно.
- Иконки/подсказки: «вторичная цепь разомкнута», «ошибка подключения»,
- «теоретическое значение»; кривая характеристики отображается на экране прибора.
- Автоматический расчёт погрешностей; автоматическая подача нагрузки/ напряжения (тока) без ручных настроек.
- Точность до класса 1; снижает погрешности, характерные для «90°-метода» построения характеристики (фазовый сдвиг/частотные влияния).
- Процентная погрешность, погрешность коэффициента и угловая погрешность крупным шрифтом.
- Автоматическое измерение: вольт-амперная (намагничивания) характеристика, коэффициент трансформации и угол.
- Точное решение задачи измерений для трансформаторов класса 5.
- Автоматическое переключение диапазонов.
- Спец. аппаратная часть + DSP-обработка; снижает влияние нестабильности источника/помех на результаты.
- Поверка нагрузки ТН/ТТ и погрешности коэффициента трансформации.
- Измерение вторичной нагрузки ТТ и «микро-разности»; измерение проводимости
- (адмиттанса) вторичной нагрузки ТН.
- Испытание ТН при 20% пониженного напряжения.
- Интерфейс RS232.
- Рабочие диапазоны (CT/PT)
- Погрешность по коэффициенту: ΔX =
- ±(X·1% + Y·1%) ± Dx
- Погрешность по фазе: ΔY = ±(X·1% +
- Y·1% + 34,48)
- Класс точности: 1
- Ток: (1%…149%)·In (In=5 A); (5%…
- 149%)·In (In=1 A)
- Напряжение: (5%…149%)·Un, где Un =
- 200 V / 150 V / 100 V/√3
- По току: R или X < 0,12 Ω, cosφ=1
- По напряжению: < 0,75 VA (при 100 V)
- < 15 VA (без подсветки)
- < 25 VA (с подсветкой)
- Отношение сигнал/шум: > 40 dB
- (выдерживаемое напряжение): 1,5 кВ / 1 мин
- Габариты: 260×350×150 мм
- Масса: 6 кг
Характеристики
Технические характеристики ППТ-1
| Параметр | Значение |
|---|---|
| Портативный автоматизированный прибор для поверки измерительных трансформаторов. Измеряет и рассчитывает | погрешность коэффициента трансформации, угловую погрешность, напряжение/ток, вторичную нагрузку. Поддерживает испытания при пониженных уровнях (в т. ч. 5% от номинального). Предназначен для предприятий, выполняющих измерения, поверку и производство измерительных трансформаторов (CT/PT), а также для служб метрологии/ энергохозяйства. Условия эксплуатации |
| Температура | 5…40 °C |
| Относительная влажность | < 80% (при 25 °C) |
| Высота над уровнем моря | < 2500 м |
| Частота питания | 60 Гц ±0,5 Гц |
| Напряжение питания | 220 В ±5 В Диапазоны измерений |
| 0,001…7000; разрешение 0,002 | |
| Импеданс (Ω) | 0,0001…200; разрешение 0,0001 |
| Адмиттанс (mS) | 0,0001…200; разрешение 0,0001 |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
