ЦИСКА Испытания измерительных трансформаторов · модель ПТС-CVT

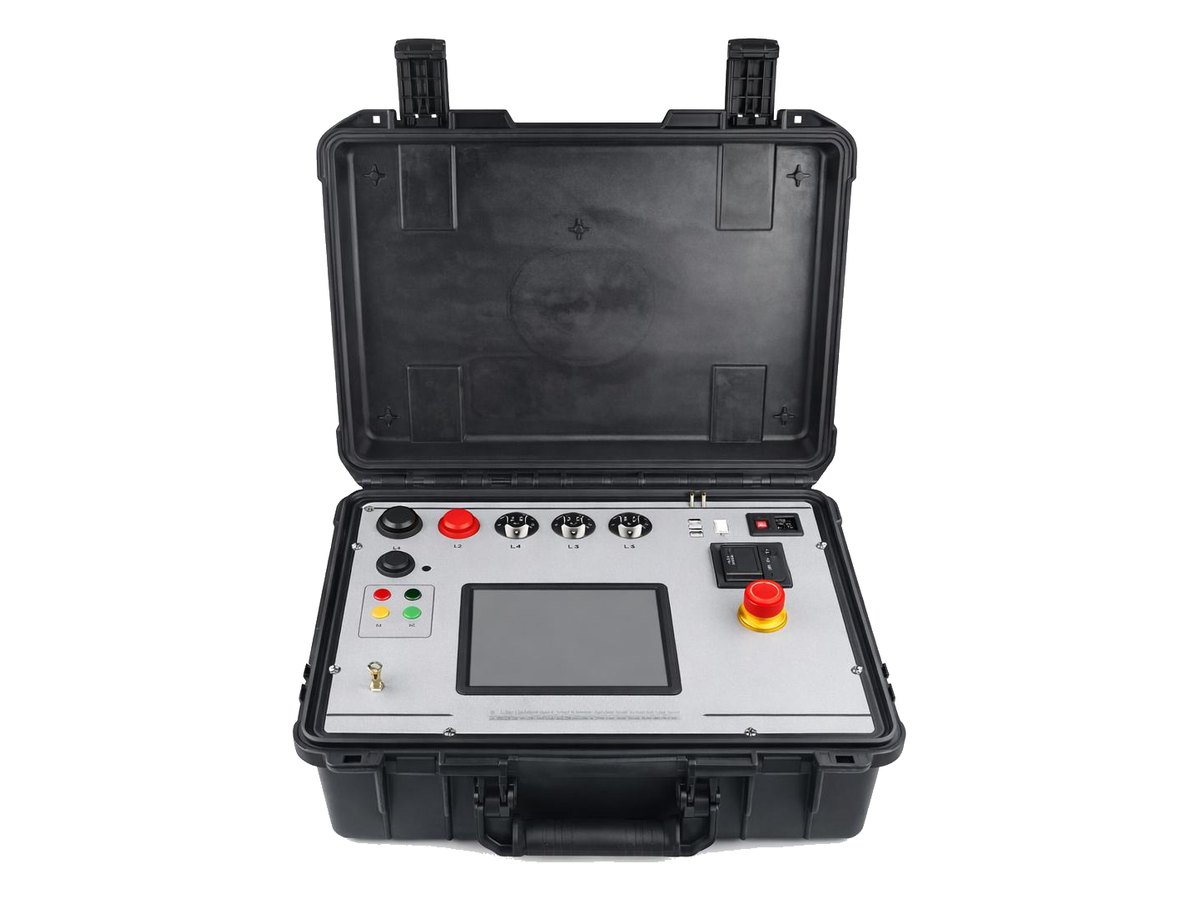

Полевой тестер CVT
При полевых испытаниях емкостных трансформаторов напряжения (CVT) чаще применяют метод по напряжению для анализа резонансной частоты. Полевой испытательный прибор для емкостных трансформаторов напряжения отличается от традиционного «напряженческого» метода: он позволяет при номинальном напряжении измерять параметры в режиме работы на резонансном напряжении.
Возможности
Что умеет ПТС-CVT
- Без внешнего источника питания, компактный и лёгкий; позволяет оперативно проводить сравнительные испытания емкостных трансформаторов напряжения на месте.
- Обладает функциями измерения, настройки и анализа; может точно определять резонансную частоту и параметры емкостного трансформатора напряжения (CVT).
- Испытания могут проводиться при высоком напряжении до 10 кВ.
- Оснащён USB-интерфейсом для передачи данных.
- Поддерживает автоматическую обработку и анализ данных измерений, вывод результатов и формирование отчётов.
Характеристики
Технические характеристики ПТС-CVT
| Параметр | Значение |
|---|---|
| Точность измерения тангенса угла диэлектрических потерь (tanδ) | 0,05% |
| Точность измерения емкости | 0,5% |
| Точность измерения индуктивности | 2% |
| Диапазон измерения емкости | 0–0,1 мкФ - 3%, 0,1–50 мкФ -1% |
| Эквивалентное сопротивление внутреннего источника высокого напряжения | 0,02 Ом |
| Диапазон измерения напряжения | 0–100 В (погрешность измерения напряжения 0,5%) |
| Коэффициент трансформации | 0,001%–3% (1000 В) |
| Фазовый угол | 0,00°–50° (100 В) |
| Временная задержка | 0,1 мс – 99,9 мс |
| Погрешность измерений | X = ±(2% × X + 2% × Y + 2 разряда),Y = ±(2% × X + 2% × Y + 2 разряда) |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
