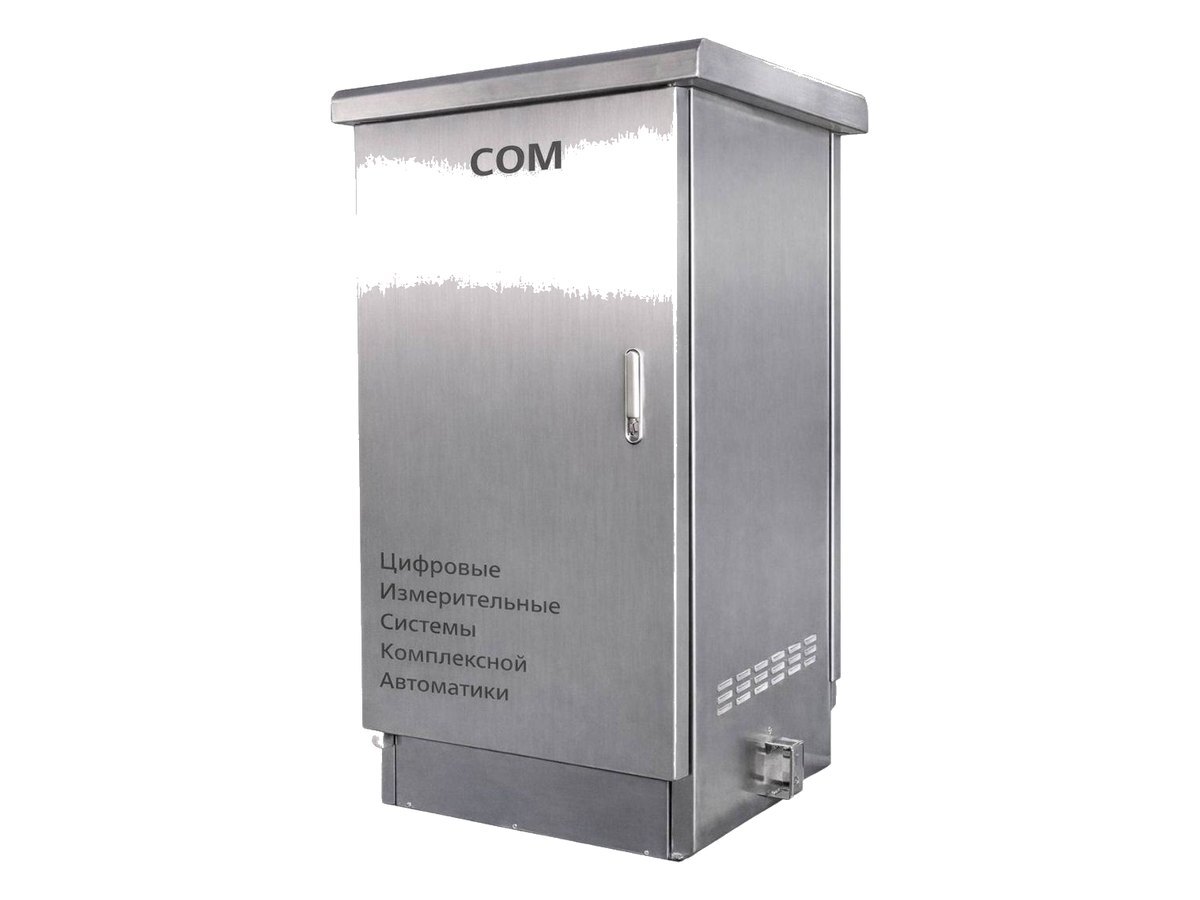

Хроматограф СОМ

Что умеет СОМ

• Система “СОМ” работает по принципу газовой хроматографии. Она использует вакуумную дегазацию и чувствительный микро-мостовой детектор и измеряет
• 7 газов в трансформаторном масле: H₂, CO, CO₂, CH₄, C₂H₄, C₂H₆, C₂H₂. При нужной комплектации дополнительно контролирует газосодержание и микровлагу. Анализ выполняется быстро, чувствительность высокая, а результаты сопоставимы с лабораторными.
• В составе системы - измерение, обработка данных, диагностические алгоритмы, автоматика и связь. По данным растворенных газов она в реальном времени показывает состояние трансформатора, помогает вовремя заметить внутренние дефекты и следить за работой оборудования.
• Минимальная обнаруживаемая концентрация ацетилена (C₂H₂) в масле - не более 0,5 мкЛ/л; минимальная обнаруживаемая концентрация водорода (H₂) в масле - не более 2 мкЛ/л.
• Точность измерения - не хуже уровня A2.
• Период обнаружения (контроля)
• Может задаваться произвольно; минимальный период обнаружения - не более
• 2 часов.
• Повторяемость измерений - не более 3%.
• Система онлайн-мониторинга хроматографии “СОМ” использует принцип газовой хроматографии. Хроматография - это метод физического разделения: он основан на различии коэффициентов распределения различных веществ в смеси между двумя фазами. При относительном перемещении смеси между двумя фазами компоненты многократно распределяются между ними, благодаря чему достигается разделение компонентов. Затем с помощью высокоточного детектора получают данные о концентрациях компонентов растворенных в масле газов.
• После включения основного блока сначала выполняется самопроверка, затем запускаются системы окружающей среды, термостатирования (термокамеры), дегазации и контроля температуры. После стабилизации системы отбирается проба масла из корпуса трансформатора и подается в дегазационное устройство для разделения масла и газа. Выделившиеся газовые компоненты пробы разделяются хроматографической колонкой и последовательно поступают в детектор. Рассчитанные по результатам измерений данные концентраций компонентов передаются на рабочую станцию мониторинга на стороне диспетчерской/пункта управления; автоматически формируются графики тренда изменения концентраций, и через экспертную интеллектуальную диагностическую систему выполняется комплексный анализ и диагностика, реализуя функцию онлайн-мониторинга неисправностей трансформатора.
• Система онлайн-мониторинга хроматографии “СОМ” состоит из нескольких основных частей: системы анализа масла, электрической системы, системы газового источника, системы контроля температуры и т. д. Онлайн-основной блок выполнен в конструкции с передней и задней дверью, что удобно для монтажа и обслуживания прибора.
• Система анализа масляной пробы: под управлением команд управляющей программы электрической системы выполняет отбор пробы масла, разделение масла и газа, автоматический ввод пробы, контроль компонентов, проверку данных, управление газовым трактом и т. п. - полный цикл анализа.
• Электрическая система: осуществляет управление электрическими цепями и газовым трактом всего устройства, а также обработку, расчет, передачу и связь по сигналам компонентов, обнаруженных системой анализа масляной пробы.
• Система газового источника: использует окружающий воздух в качестве газа-носителя; после ряда этапов очистки обеспечивает систему необходимым для работы газом-носителем.
• Система контроля температуры: включает модуль нагрева и устройство осушения, обеспечивая для работы устройства стабильную температурно-влажностную среду.
• Диапазон измерений: 2–10ᵃ мкЛ/л.
• Предельная погрешность: ±2 мкЛ/л или ±30%.
• Диапазон измерений: 10–150 мкЛ/л.
• Предельная погрешность: ±30%.
• Диапазон измерений: 150–4000 мкЛ/л.
• Предельная погрешность: ±20%.
• Габариты (с козырьком): 768 мм (Ш) × 662 мм (Г) × 1200 мм (В).
• Габариты (без козырька): 674 мм (Ш) × 650 мм (Г) × 1200 мм (В).
• Размер основания (по месту установки): 674 мм (Ш) × 558 мм (Г).
• Масса основного блока: 175 кг.
• Номинальное напряжение: AC220 (1±10%) В.
• Частота: (50±0,5) Гц.
• Мощность в работе: 2,5 кВт.
• Подогрев маслопровода: по длине маслопровода.
• Не менее 10 лет.
• Степень защиты: IP55.
• Конструкция шкафа: двухслойная.
• Толщина внешнего слоя нержавеющей стали: не менее 2 мм.
• Порт связи: 1 Ethernet или 1 оптический порт.
• Протокол связи: IEC61850 (DL/T860).

Технические характеристики СОМ

Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
