ЦИСКА Испытания измерительных трансформаторов · модель СТН-ТТ

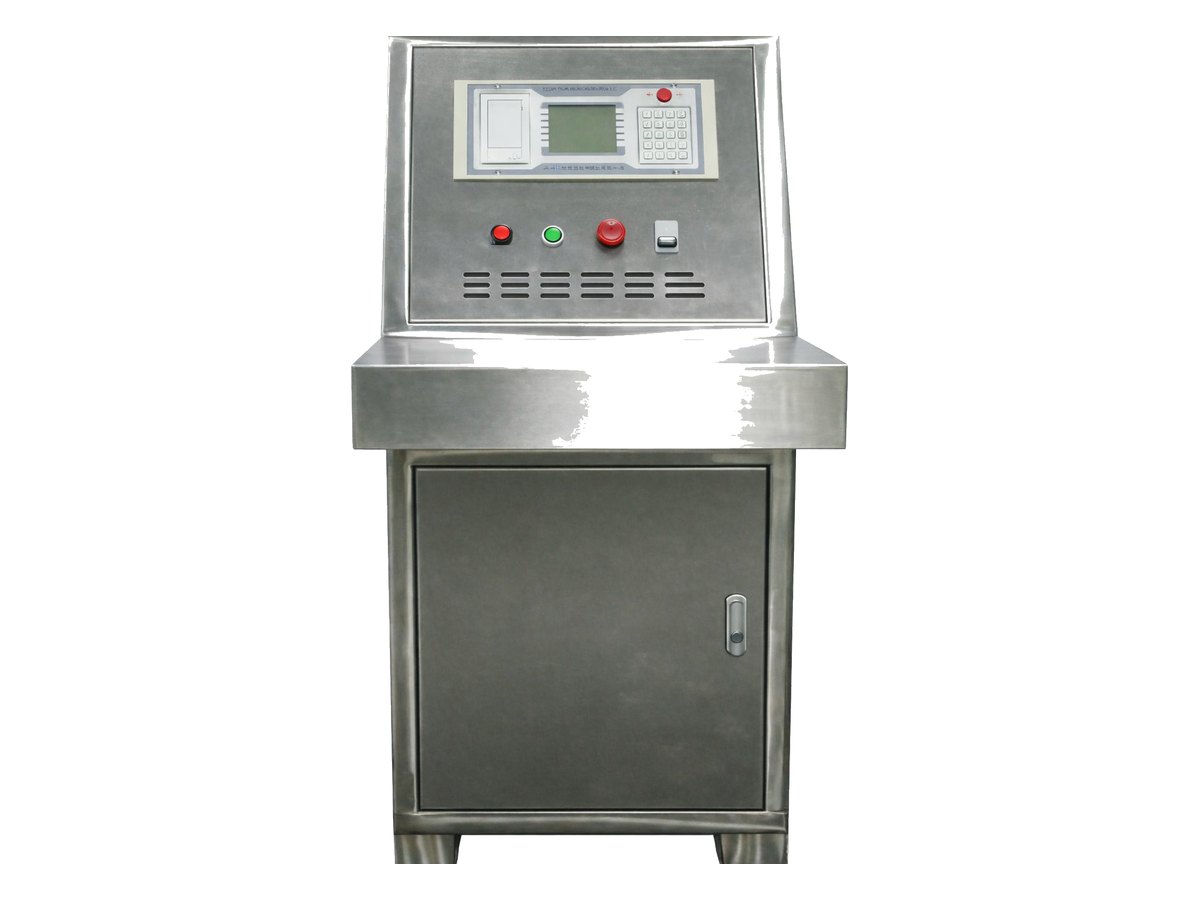

Стенд ТТ: R= и намагничивание
Автоматическое измерение сопротивления постоянному току за один цикл. Поддерживает испытания нескольких типов ТТ по ВАХ/характеристикам намагничивания; функция прямого измерения; автоматический выход/сохранение результатов. Управление с ПК; объединяет в одной установке измерение DCсопротивления и ВАХ, снижает трудоёмкость и повышает эффективность.
Возможности
Что умеет СТН-ТТ
- ВАХ/намагничивание ТТ + измерение DC-сопротивления.
- Автоматический цикл: измерение, отображение, сохранение, печать (U/I/P и др.).
- Стабильный источник, высокая точность; автосбор и обработка данных.
- Память кривых/данных; RS232 для передачи на ПК.
- Одновременное испытание 6/12 ТТ за один цикл.
- Память уставок: до 16 наборов параметров.
- Большой ЖК-экран; простое управление.
Характеристики
Технические характеристики СТН-ТТ
| Параметр | Значение |
|---|---|
| Входное напряжение | 220 В AC ±10% |
| Выход | |
| Низковольтный | 0–500 В, 0–10 А |
| Высоковольтный | 0–4000 В, 0–1,25 А |
| Мощность | 5 кВА |
| Точность измерения | класс 0,5 |
| Выход измерения тока | 5 мА / 100 мА / 1 А / 5 А / 10 А |
| Дискретность | 0,1 мкА |
| Диапазон измерения сопротивления | 0,1 мΩ – 200 кΩ |
| Точность измерения | класс 0,2 |
| Точность коэффициента трансформации | класс 0,2 |
| Точность измерения нагрузки | класс 0,5 |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
