Установка промышленной частоты без ЧР

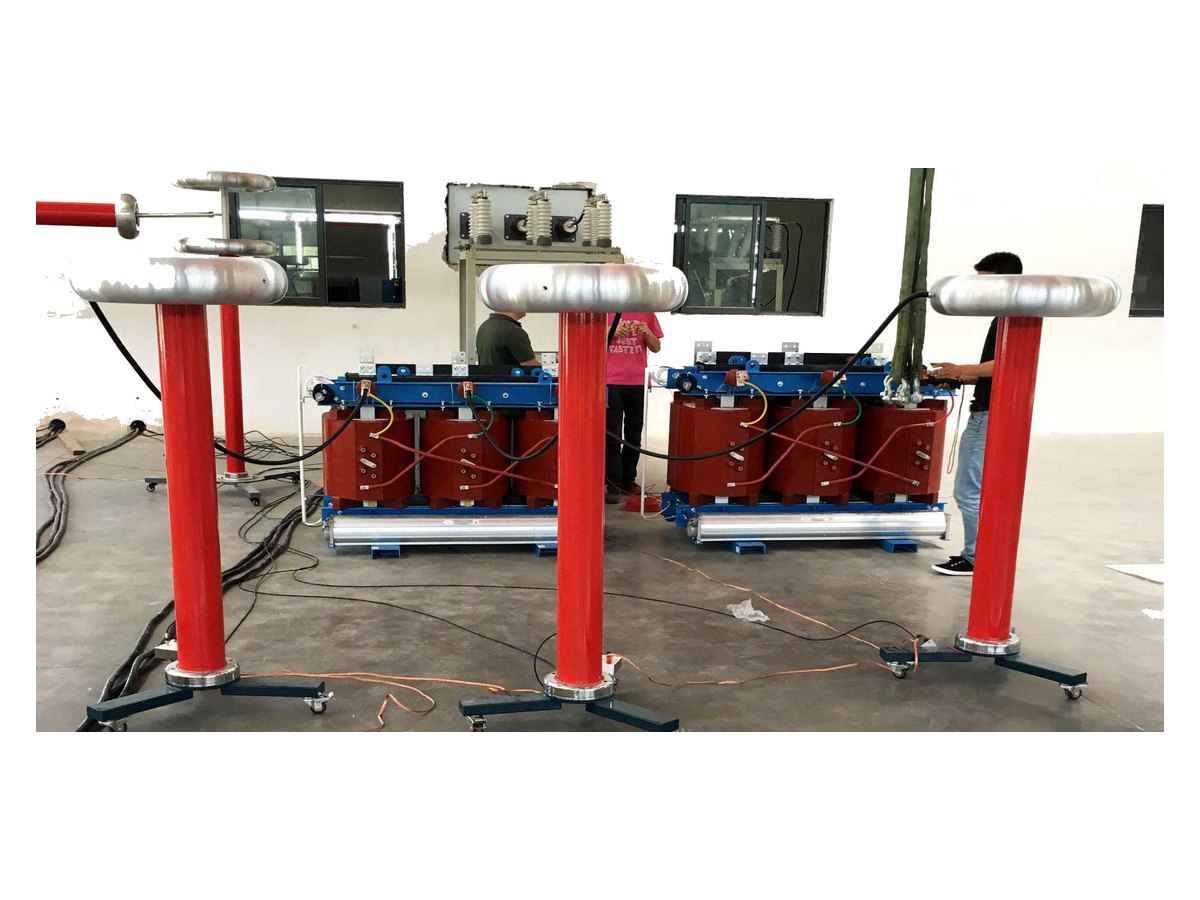

Комплектное испытательное оборудование промышленной частоты без частичных разрядов, 120 кВ
Возможности
Что умеет УПЧ-120
- Данное оборудование в основном предназначено для части электроэнергетической продукции класса напряжения ниже 35 кВ, такой как измерительные трансформаторы, силовые трансформаторы, высоковольтные распределительные устройства (шкафы), высоковольтные выключатели, кабельная арматура; а также для всех изоляционных средств и т. п. в качестве образцов для испытаний на выдерживаемое напряжение - для проведения испытаний на выдерживаемое напряжение промышленной частоты, испытаний на частичные разряды, а также научно-исследовательских испытаний.
- Испытательный трансформатор без частичных разрядов
- Без частичных разрядов: связной (связующий) конденсатор
- Номинальная мощность: 12 кВА
- Номинальное напряжение ВН: 120 кВ
- Номинальное напряжение НН: 0,38 кВ
- Номинальный ток намагничивания: 0,1 А
- Номинальный ток НН: 31,6 А
- Напряжение измерительной обмотки: 120 В
- Точность стабилизации напряжения: ≤0,2%
- Число гармоник: 80
- Конденсатор при номинальном напряжении Uₙ может непрерывно работать 1 час.
- Допускаемое отклонение ёмкости: −5…+10% Cₙ.
- Тангенс угла диэлектрических потерь tgδ при 20 °C и 0,9…1,1 Uₙ - не более 0,002.
- Испытательное напряжение при испытании на выдерживаемое напряжение промышленной частоты: 1,1 Uₙ.
- При испытании на выдерживаемое напряжение при 100% номинального напряжения величина частичных разрядов ≤ 5 пКл (pC).
- Защитный резистор промышленной частоты.
- П/У испытательным напряжением промышленной частоты.
- Источник питания (фильтрующий реактор).
- 10 кГц–100 кГц: ≥ 56 дБ
- 100 кГц–300 кГц: ≥ 60 дБ
- 300 кГц–1 МГц: ≥ 50 дБ
- Цифровой прибор для испытаний частичных разрядов.
- Коэффициент гармонических искажений на выходе:
- ≤3%
- Уровень испытания промыш. частотой на выдерживаемое напр.: 132 кВ/1 мин
- Контроль ЧР (заряд): при номин. напр. ≤3 пКл; при
- Генератор калибровочных импульсных сигналов.
- 60% номин. напр. ≤2 пКл
- Режим кратковременной работы: при 100% номин.
- напр. и 100% номин. тока - 1 мин; при 2/3 номин. напр.
- и 2/3 номин. тока - непрерывная работа.
- Номинальная частота: 50 Гц
- Номинальное напряжение: 120 кВ
- Номинальный ток: 0,1 А
- Номинальное сопротивление: 5,0 кОм
- Допустимое время работы: выдерживаемое напряжение
- Конструкция: намоточный резистор намотан на эпоксидную трубку; оба конца через соединительные болты соединяются с повышающим устройством и с делителем напряжения; соответственно обеспечивается стабильность.
- Защита по току на низковольтной стороне.
- Защита по току на высоковольтной стороне.
- Сбор (измерение) напряжения ВН и обратной связи.
- Имеются: защита от перенапряжения, защита по току, реле ВН, реле НН, измеритель тока НН.
- Реле верхнего и нижнего пределов испытательного напряжения с функцией защиты по верхнему/ нижнему пределу.
- Блокировка: при подаче напряжения последующие операции запрещены (функция блокировки).
- Устройство задержки по времени: по истечении заданного времени удержания напряжения автотрансформатор автоматически возвращается в нулевое положение.
Характеристики
Технические характеристики УПЧ-120
| Параметр | Значение |
|---|---|
| Рабочее напряжение | 0–400 В |
| Номинальный ток | 31,6 А |
| Частота | 50 Гц |
| Уровень частичных разрядов | при номинальном напряжении Q ≤ 3 пКл (pC) |
| Уровень частичных разрядов | при номинальном напряжении < 3 пКл (pC); при 80% номинального напряжения ≤ 2 пКл (pC) |
| Диапазоны (пределы) калибровочного заряда | 5 пКл, 50 пКл, 500 пК л |
| Частота повторения | 1,2 кГц |
| Регулятор частоты | ≥ ±100 Гц |
| Время нарастания импульса | < 60 нс |
| Время спада импульса | > 100 мкс |
| Вводная (инжекционная) ёмкость | 10 пФ, 100 пФ |
| Погрешность ёмкости | ≤ 4% |
| Погрешность инжекционного калибровочного заряда | ≤ ±4% (для диапазона 50 пКл) |
| Погрешность калибровочного заряда | q = (E1² + E2²)/2 ≤ ±5% |
Характеристики приведены по каталогу продукции ЦИСКА. Комплектация и предельные значения уточняются под задачу — напишите нам, подберём исполнение.
