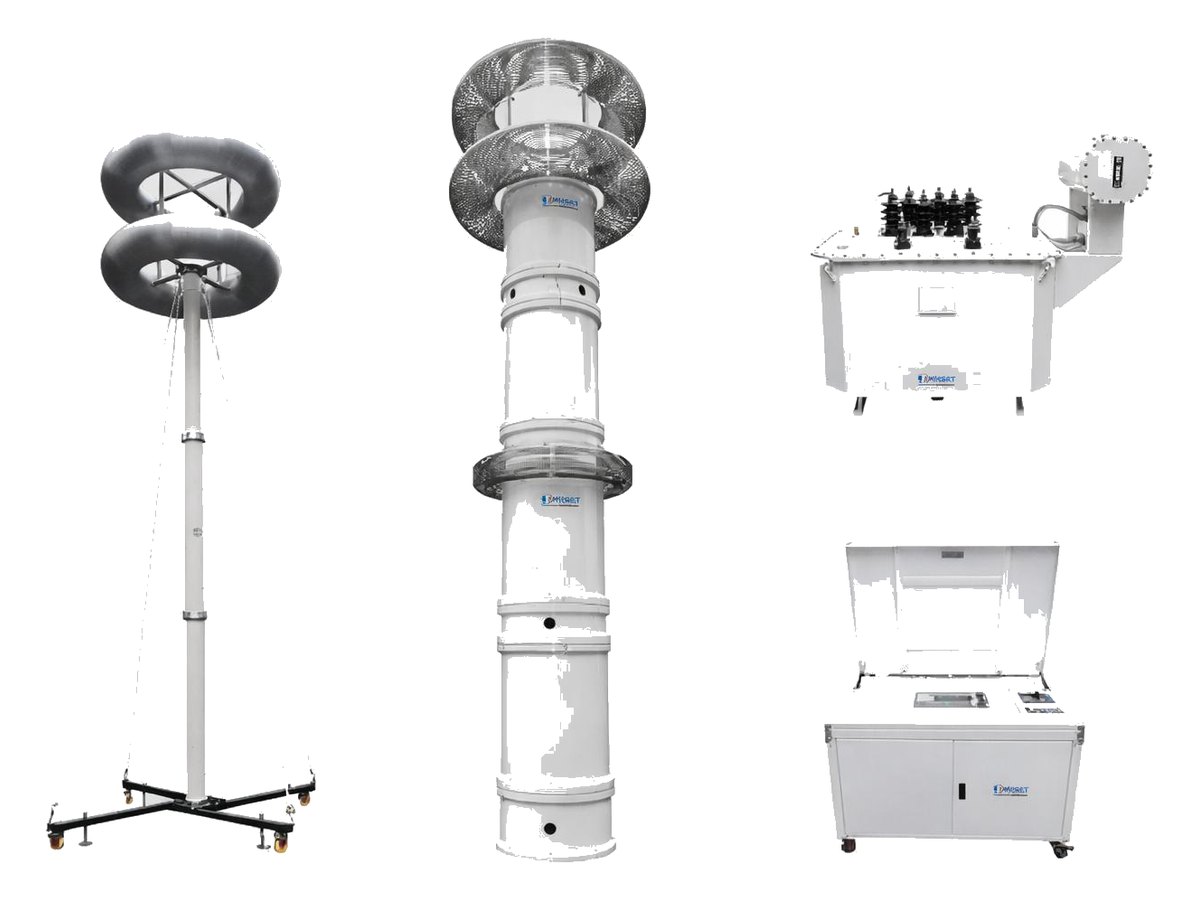

Установка резонансных испытаний

Что умеет УРИ-220

• Частотный источник питания выполнен по схеме
• 1. Соответствует требованиям для испытаний трансформатора 220 кВ / 100 МВт на частичные разряды и на индуцированное выдерживаемое напряжение.
• 2. Для низковольтной стороны трансформатора 10 кВ, 35 кВ; повышение (подача) напряжения выполняется со стороны низкого напряжения; за одно испытание на 9 однофазных единиц может быть подано напряжение.
• Прибор для испытаний (измерения)
• Компенсационный реактор источник питания без частичных разрядов.
• Емкостной делитель трансформатор без напряжения без частичных разрядов.
• линейного усилителя мощности; обеспечивает правильный синусоидальный выход; искажение формы волны очень малое.
• Имеет функцию автоматической стабилизации и регулирования напряжения.
• Безопасность и надежность: в устройство встроены различные виды защиты, включая: защиту от пробоя при разряде, защиту от перенапряжения, защиту по уставкам перегрузки по току, защиту от короткого замыкания на выходе, защиту нулевого положения при включении, защиту усилительного контура мостового плеча, защиту силового кабеля и т. д.
• Передача сигналов измерения высокого напряжения по оптоволокну; высоковольтная и низковольтная цепи полностью изолированы.
• Два режима управления: автоматический/ручной.
• Выходная частота в диапазоне 20–400 Гц, плавно регулируемая.
• Выходное напряжение в диапазоне 0–350 В, плавно
• Пункты испытаний преобразователя частоты регулируемое.
• Имеет функцию резонансного испытания на выдерживаемое напряжение.
• Имеет функцию автоматического поиска резонанса.
• (частотного источника питания):
• При полной нагрузке непрерывная работа 3 часа; измерить следующие параметры: измерение входного и выходного напряжения и тока измерение температуры воздуха на входе и выходе воздушного охлаждения измерение диапазона регулирования частоты
• Испытание уставки перенапряжения
• Испытание защиты от пробоя
• Испытание аварийной остановки
• Испытание автоматической настройки
• (автоподстройки) и автоматического повышения напряжения
• Пункты испытаний возбудительного
• (намагничивающего) трансформатора:
• Измерение сопротивления обмоток постоянному току и сопротивления изоляции
• Измерение коэффициента трансформации: отдельно измерить коэффициент трансформации обмотки высокого напряжения относительно обмотки низкого напряжения
• Испытание на выдерживаемое напряжение
• Контроль (измерение) уровня частичных разрядов
• Пункты испытаний реактора:
• Измерение сопротивления обмотки
• Измерение сопротивления изоляции обмотки

Уточнить комплектацию и сроки
